• Van được thiết kế bền đẹp, bảo hành suốt 12 tháng theo tiêu chuẩn của Nhà sản xuất

• Đa dạng Model tương ứng với nhiều kích thước và vật liệu khiến linh hoạt cho công tác thiết kế và nhu cầu

• Đa dạng kiểu cùm/mặt bích/ren kết nối

• Kích hoạt màng ngăn chữa cháy đáp ứng nhanh, lưu lượng lớn, cơ chế dập lửa xả lũ

• Có thể lắp ngang hoặc dọc tùy theo không gian thực tế lắp đặt

• Thành phần phụ kiện đầy đủ hoàn chỉnh

• Sử dụng với mục đích vừa cảnh báo cháy vừa chữa cháy tự động

• Sử dụng trong hệ thống đường ống áp lực cao

• Vật liệu được phụ chất chống ăn mòn, tăng tuổi thọ và độ bền cho Van

• Có thể lắp đặt trong nhà hoặc sử dụng ngay cả ngoài trời

• Được thiết kế theo các tiêu chuẩn uy tín của Quốc tế

• Tính ổn định và tin cậy cao

• Có khả năng tự báo động sơ tán bằng âm thanh qua chuông nước

• Có thể kết hợp với hệ thống báo cháy tự động để giám sát tình trạng của Van

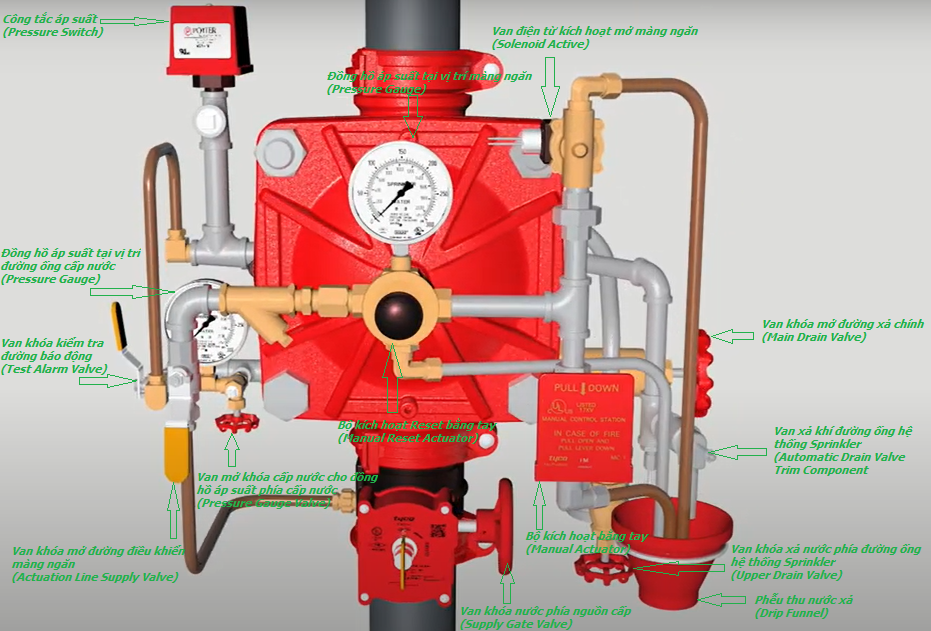

• Các thành phần:

1. Thân van: Là bộ phận chính của Van gồm nhiều chi tiết hợp thành tạo nên nguyên lý hoạt động hoàn chỉnh của Van

2. Đồng hồ áp suất vị trí đường nước cấp: Là bộ phận ghi chỉ số áp suất hiện tại của đường ống phía trước Van (phía kết nối với đường ống cấp nước vào Deluge Valve)

3. Đồng hồ áp suất vị trí màng ngăn: Là bộ phận ghi chỉ số áp suất tại màng ngăn của Deluge Valve (áp suất cao hơn vị trí đường nước cấp Van sẽ đóng, tụt xuống Van sẽ mở cho nước chạy qua)

4. Công tắc áp suất dòng chảy: Là thiết bị phát hiện trạng thái dòng nước bên trong Van khi van kích hoạt để mở chữa cháy, được sử dụng để liên động với tín hiệu điện của hệ thống báo cháy tự động

5. Van kiểm tra đường báo động: Là van khóa được ghép vào phía trước Van (phía cấp nước) với đường ống báo động qua công tắc áp suất dòng chảy nhằm mục đích kiểm tra định kỳ chức năng báo động của Van có hoạt động ổn định hay không

6. Van mở khóa đường điều khiển màng ngăn: Là van khóa mở nước đi vào đường ống kích hoạt màng ngăn, dưới áp suất đường ống này sẽ đẩy màng ngăn làm cho nước không thể qua Deluge Valve

7. Bộ kích hoạt bằng tay: Là bộ phận kích hoạt thủ công mở nước đường ống điều khiển màng ngăn để giảm áp suất cho màng ngăn mở ra để chữa cháy. Sử dụng có vai trò khi con người phát hiện có cháy mà các thiết bị báo cháy tự động chưa phát hiện kịp thời

8. Van điện từ kích hoạt mở màng ngăn: Là bộ phận được điều khiển bằng điện, cấp điện để mở van làm giảm áp suất vị trí màng ngăn để van mở chữa cháy. Kết nối đến ngõ ra của Trung tâm báo cháy hoặc Module điều khiển chữa cháy

9. Van khóa mở đường xả chính: Là van bi mở để xả nước cả phía trước và phía sau Deluge Valve. Mục đích để phục vụ kiểm tra bảo trì thay thế

10. Van khóa mở đường xả hệ thống Sprinkler: Là van bi mở để xả nước phía sau Deluge Valve. Mục đích để phục vụ bảo trì kiểm tra thay thế

11. Bộ kích hoạt Reset bằng tay: Là bộ phận đưa Deluge Valve về trạng thái ban đầu (màng ngăn đóng) sau khi đã chữa cháy xong. Nhấn vào để nước đường điều khiển màng ngăn tăng lên để đóng màng ngăn ngay khi van điện từ vẫn đang kích hoạt khi Trung tâm báo cháy vẫn chưa kịp Reset trạng thái

12. Van xả khí phía đường ống Sprinkler: Là bộ phận mục đích xả bọt khí trong hệ thống đường ống phía Sprinkler giải phóng áp suất bên trong, tăng độ tin cậy cho Deluge Valve, hạn chế các tác động sai số khi quá nhiều bọt khí trong hệ thống đường ống nước sau khi chữa cháy

13. Phễu thu nước: Là bộ phận hứng nước từ các tác nhân nước xả từ đường điều khiển màng ngăn giúp toàn bộ hệ thống Deluge Valve gọn đẹp thẩm mỹ hơn (nước xả từ đường bộ kích hoạt bằng tay, van điện từ, bộ kích hoạt Reset bằng tay, đường xả nước phía Sprinkler, đường xả chính)

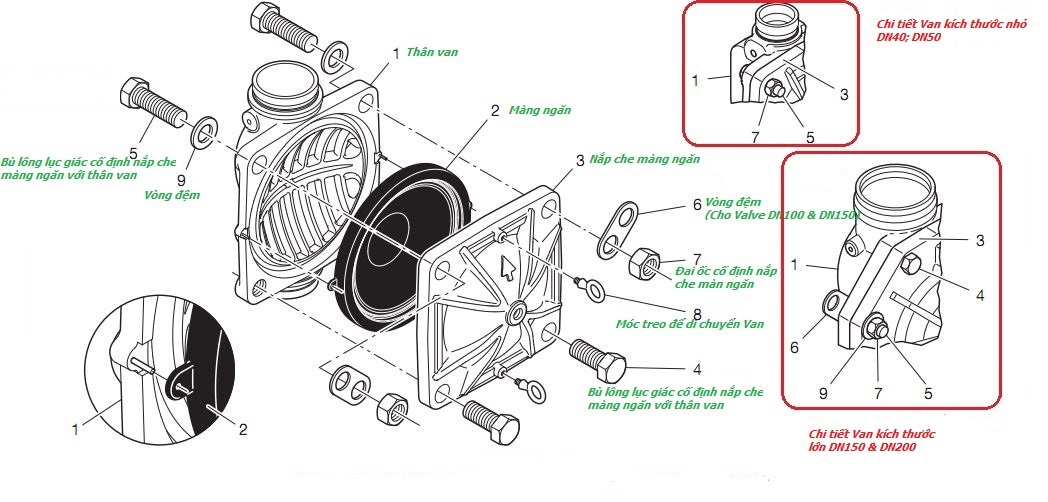

• Chi tiết thân Van gồm các bộ phận sau

1. Thân van (Valve body)

2. Màng ngăn (Diaphragm)

3. Nắp che màng ngăn (Diaphragm Cover)

4. Bù lông lục giác cố định nắp che màng ngăn vào thân van loại ngắn (Hex Bolt, Short)

5. Bù lông lục giác cố định nắp che màng ngăn vào thân van loại dài (Hex Bolt, Long)

6. Miếng đệm cho đai ốc và bù lông sử dụng cho Deluge Valve DN200 & DN150 (Lift Washer)

7. Đai ốc (Hex Nut)

8. Móc treo gắn vào thân van để di chuyển van (Hoist Ring)

9. Miếng đệm cho đai ốc và bù lông (Flat Washer)

• Xem hình ảnh chi tiết:

1. Các thành phần ==> tại đây

2. Chi tiết thân Van ==> tại đây

Ghi nhớ chung:

• Không lắp các Van có dấu hiệu hiện tượng bị hư hỏng, có tác động vật lý

• Mọi lắp đặt phải tuyệt đối tuân thủ theo hướng dẫn của Tyco. Nếu không, mọi sự thay đổi sẽ làm mất hiệu lực của chính sách bảo hành cũng như phê duyệt của các tổ chức Quốc tế uy tín

• Vặn phụ kiện Van với mô men xoắn phù hợp theo kích cỡ ống, nếu vượt quá sẽ làm biến dạng hư hỏng rò rỉ

• Van xả tràn DV-5A phải được lắp đặt tại vị trí dễ nhìn thấy và tiếp cận

• Bộ Trim kèm theo DV-5A loại ngang hoặc đứng phải lắp đúng khuyến cáo, không tự ý thay đổi

• Nhiệt độ tối thiểu của lưu chất duy trì trong hệ thống đường ống phải là 40°F (4°C)

Lắp đặt:

• Tùy thuộc vào loại ghép nối Van dạng Cùm hay Mặt bích, lắp ngang hay lắp đứng và kích thước Van mà bộ phụ kiện (Trim) đi kèm Van sẽ phù hợp và được ghi chú theo chữ cái như A, B, C, D... theo vị trí lắp đặt cụ thể trong tài liệu hướng dẫn lắp đặt đi kèm

• Vệ sinh sạch sẽ các đầu nối, phụ kiện đi kèm trước khi lắp đặt

• Các bộ phận bộ Trim phải được quấn cao su non vào chi tiết có ren đực trước khi lắp vào thân Van

• Kiểm tra van 1 chiều, lọc Y, van bi... vị trí phù hợp với kích thước và chiều dòng chảy đúng theo hướng dẫn trong hình

• Không được làm tắc ngẽn đường xả và phễu thu nước

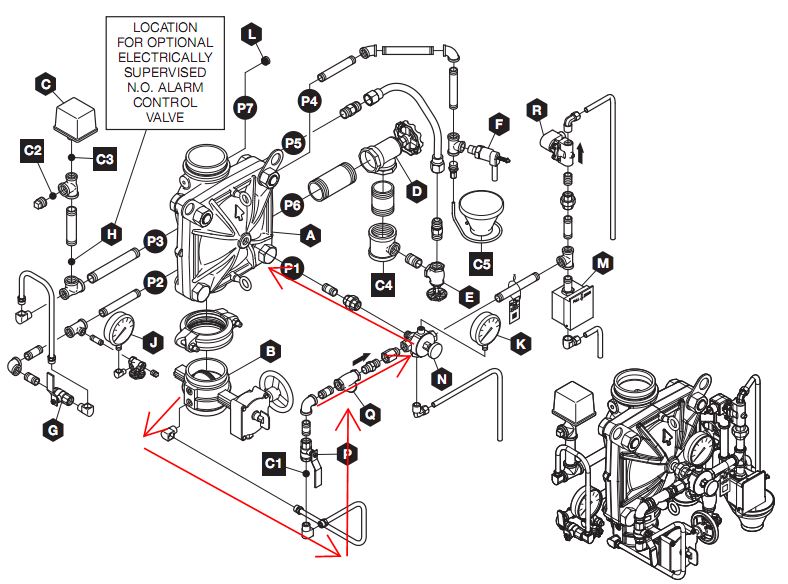

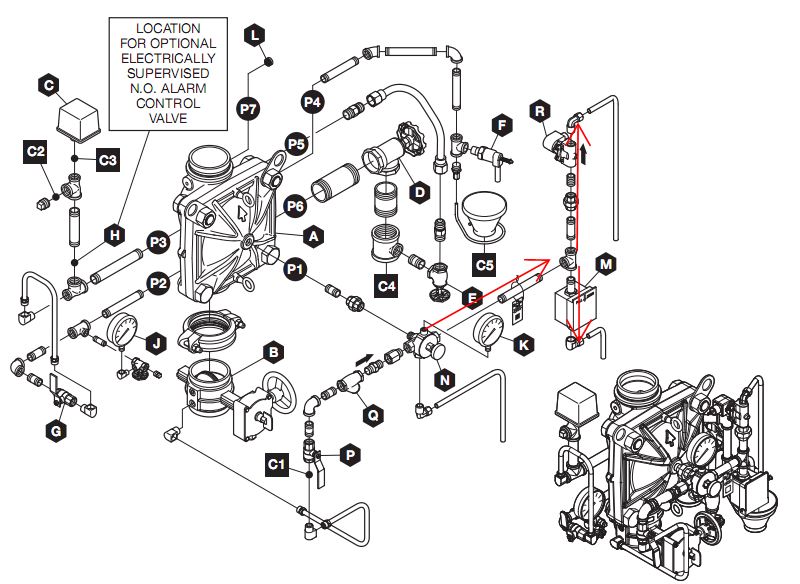

• Lắp đặt đường cấp nước tạo áp lực đóng màng ngăn trước, phía nguồn nước vào lắp đặt nối vào phía trước van cổng (đường cấp nước cho DV-5A). Chi tiết xem hình ==> tại đây

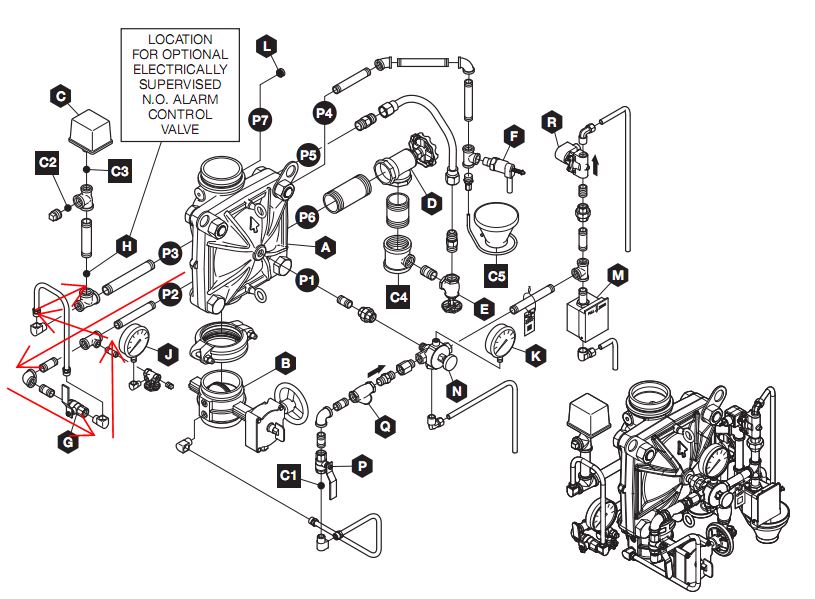

• Tiếp theo, lắp đặt đường kiểm tra báo động phía nguồn nước cấp vào. Chi tiết xem hình ==> tại đây

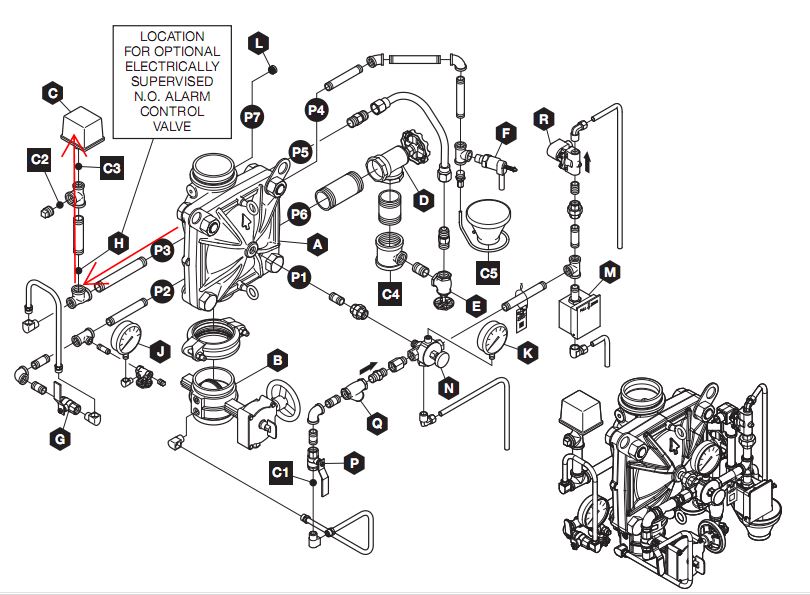

• Lắp đường báo động phía hệ thống Sprinkler. Chi tiết xem hình ==> tại đây

• Lắp đặt đường kích hoạt mở màng ngăn bằng tay và điện. Chi tiết xem hình ==> tại đây

• Lắp đặt đường xả chính. Chi tiết xem hình ==> tại đây

• Lắp đặt đường xả hệ thống Sprinkler. Chi tiết xem hình ==> tại đây

• Lắp đặt đường xả khí hệ thống Sprinkler. Chi tiết xem hình ==> tại đây

Xem hình chi tiết để lắp đặt:

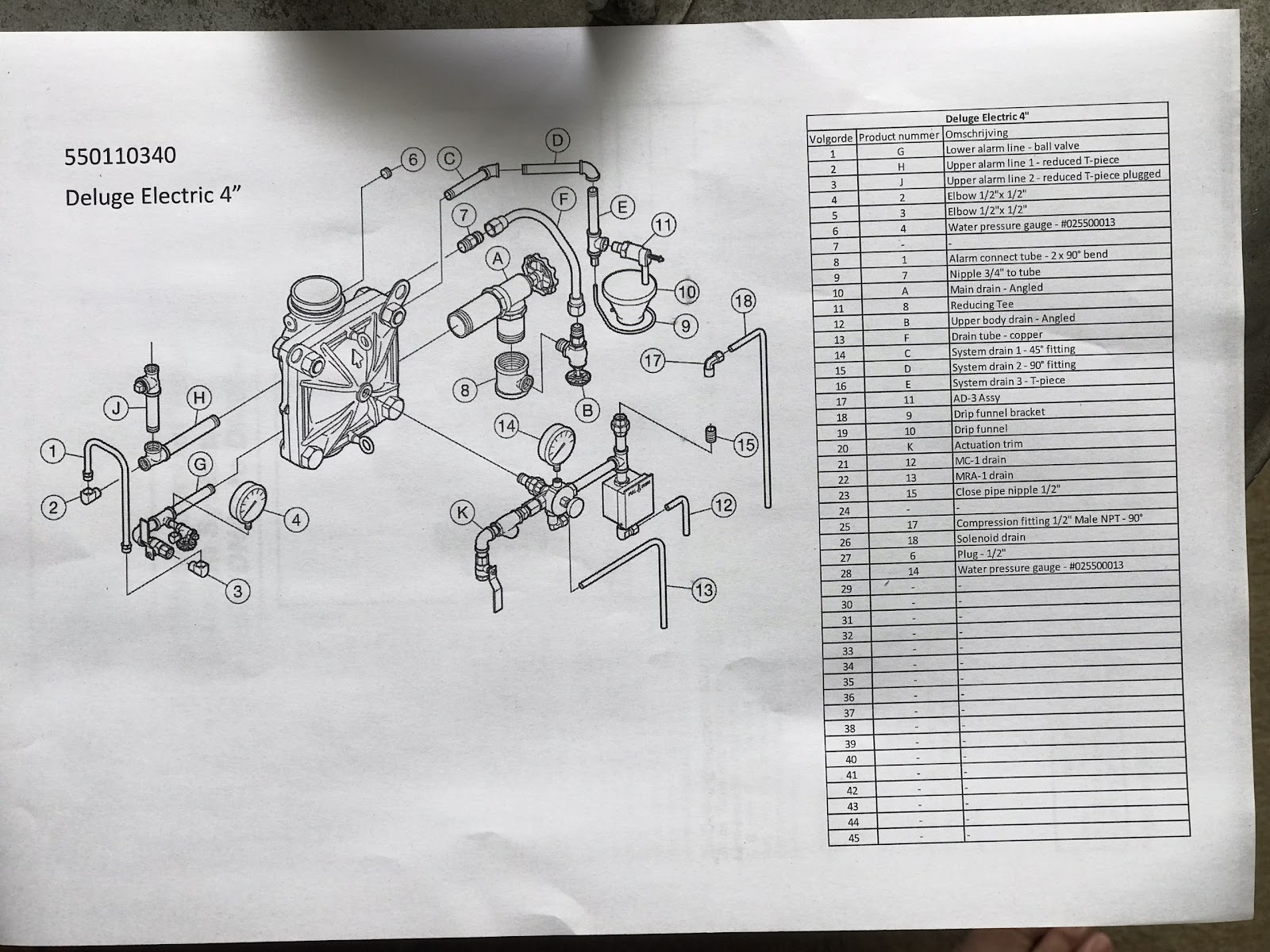

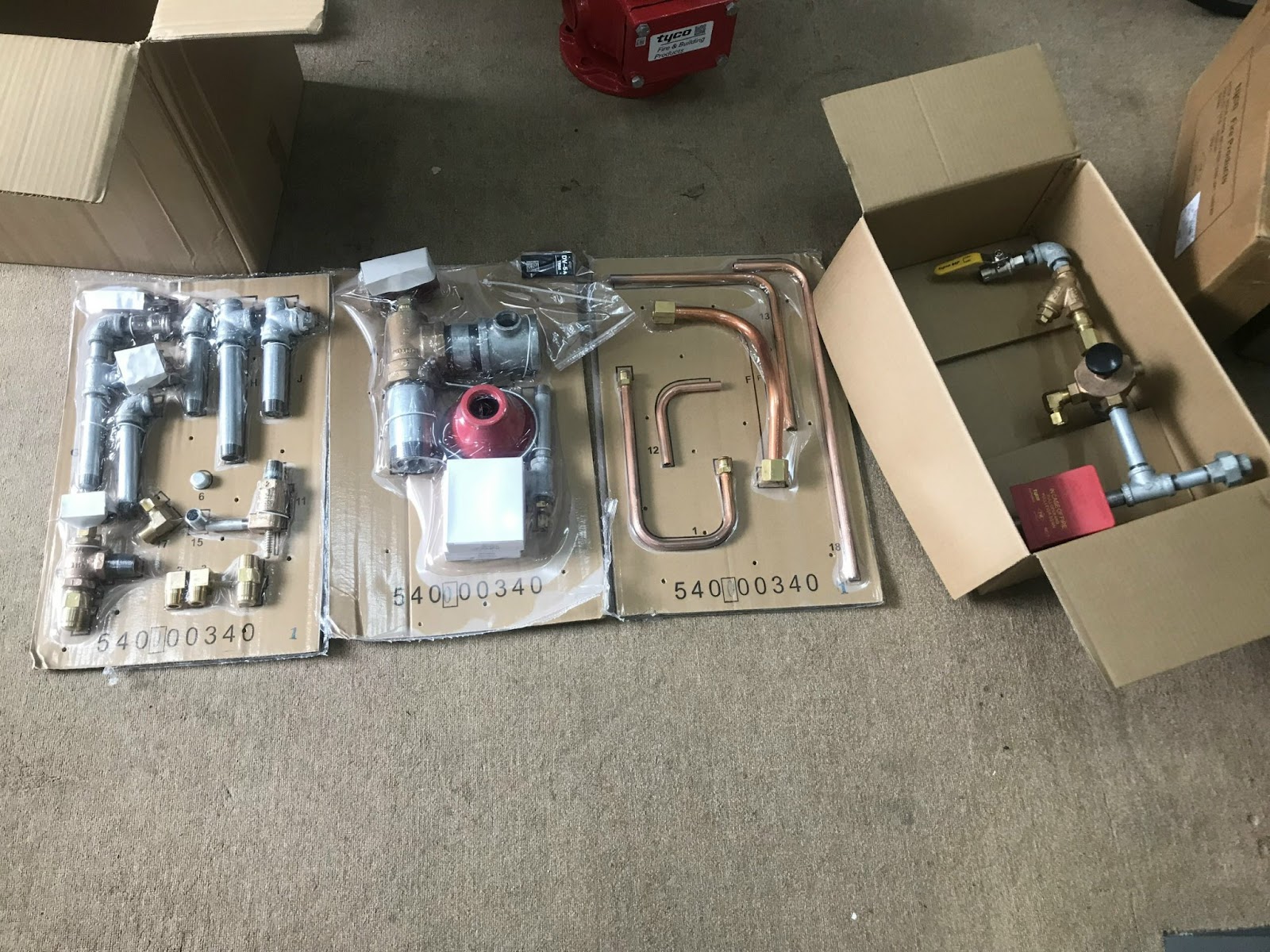

• Xem hình các chi tiết điển hình của bộ (Trim) Van DV-5A ==> tại đây

• Xem hình chi tiết lắp đặt theo kiểu kích hoạt ==> tại đây

• Xem hình kích thước hoàn chỉnh sau khi lắp đặt theo kích thước Van và kiểu lắp đặt ==> tại đây

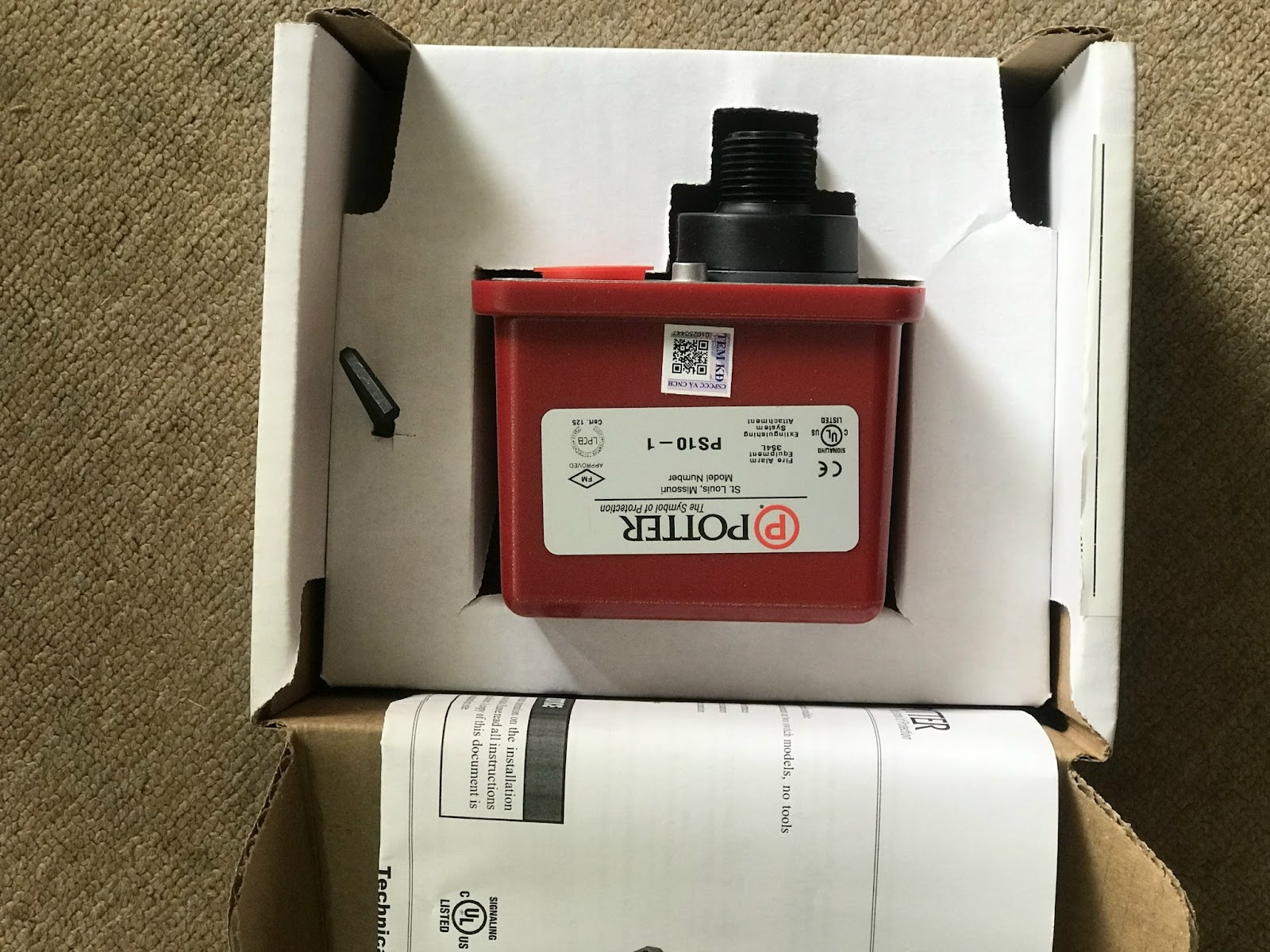

• Xem chi tiết phụ kiện Công tắc giám sát áp lực báo động ==> tại đây

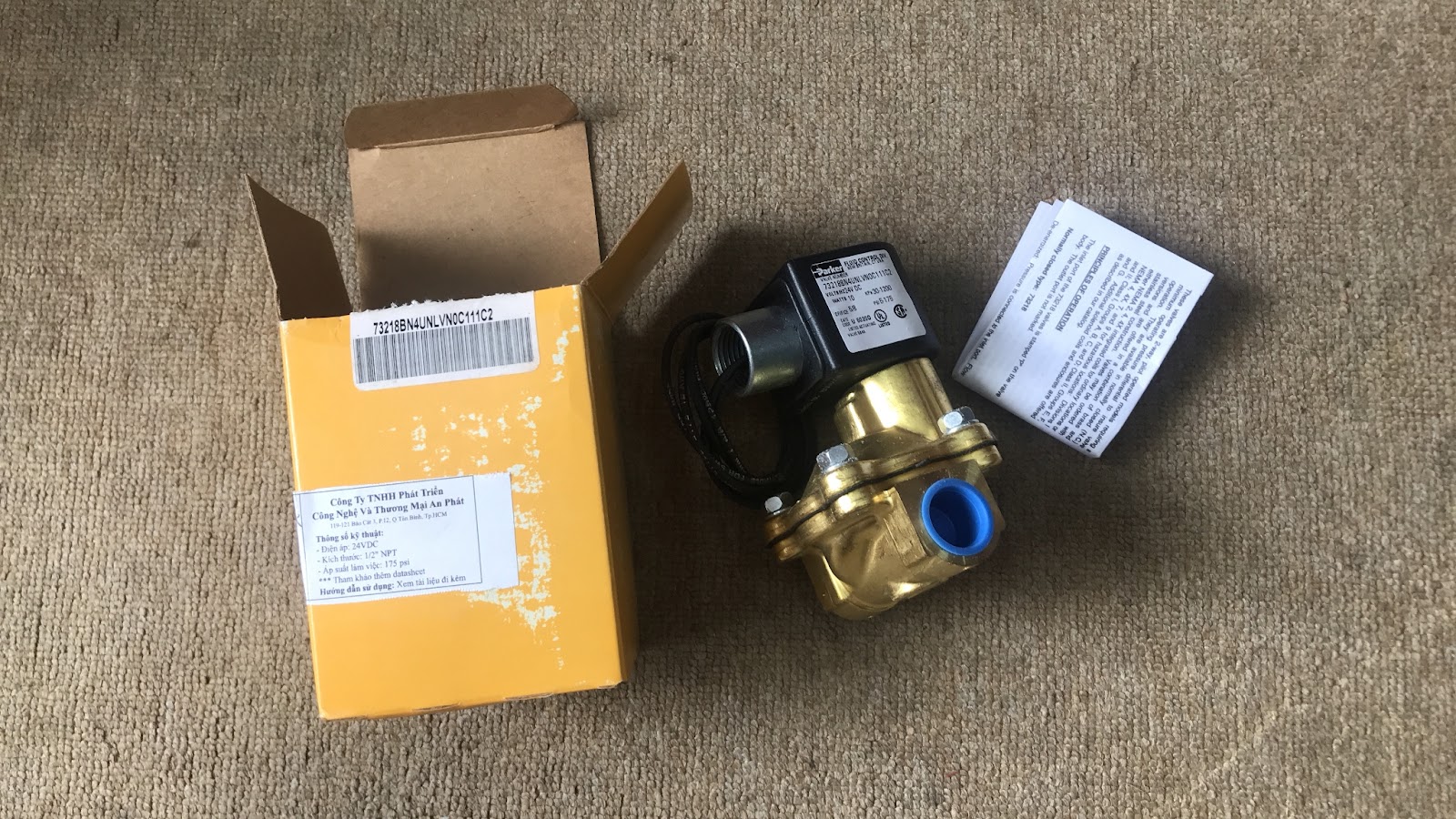

• Xem chi tiết phụ kiện Van điện từ ==> tại đây

• Xem chi tiết lắp đặt DV-5A loại 4 inch lắp đứng điển hình ==> tại đây

• Áp suất làm việc: 20 psi ~ 300 psi (1.4 bar ~ 20.7 bar)

• Dạng kích hoạt màng ngăn: Khô, ướt và điện

• Vật liệu thân Van (Body): Sắt dẻo phủ chống ăn mòn

• Vật liệu nắp che (Diaphragm Cover): Sắt dẻo phủ chống ăn mòn

• Vật liệu màng ngăn (Diaphragm): Polyester gia cường phủ TEFLON, phớt mềm EPDM

• Vật liệu đai ốc và bù lông: Thép tráng kẽm

• Vật liệu phụ kiện đi kèm: Thép tráng kẽm, thép đen, đồng

• Tiêu chuẩn mặt bích: ANSI, ISO, AS, JIS

• Tiêu chuẩn nối ren: NPT, ISO 7-1

• Kích thước: 1-1/2 inch; 2 inch; 3 inch; 4 inch; 6 inch; 8 inch

• Khối lượng: 11.3kg ~ 165.6kg (tùy thuộc vào kích thước Van và bộ phụ kiện đi kèm)

• Chiều rộng sau khi lắp ghép hoàn chỉnh: 587mm ~ 932mm (tùy thuộc vào kích thước Van và phương thức kích hoạt màng ngăn)

• Chiều cao sau khi lắp ghép hoàn chỉnh: 596mm ~ 773mm (tùy thuộc vào kích thước Van và phương thức kích hoạt màng ngăn)

• Xuất xứ: Tyco/China-Mỹ

• Tiêu chuẩn và phê duyệt: UL; C-UL; FM; Vds; LPCB

• Kiểm định PCCC Việt Nam: Có

Van xả tràn Tyco DV-5A phân loại theo kiểu ghép nối như sau:

• Loại nối Cùm x Cùm

• Loại nối Ren x Ren

• Loại nối Cùm x Mặt bích

• Loại nối Mặt bích x Mặt bích

Van xả tràn Tyco DV-5A phân loại theo kích thước như sau:

• Loại DN40

• Loại DN50

• Loại DN80

• Loại DN100

• Loại DN150

• Loại DN200

Cơ sở tính toán chọn Model:

• Tính lưu lượng nước cần thiết chữa cháy cho một khu vực theo tiêu chuẩn quy định

• Dự định áp suất duy trì trong hệ thống khi vận hành (thông thường từ 5 bar ~ 8 bar)

• Căn cứ theo TCVN 4513-1988 “Cấp nước bên trong – Tiêu chuẩn thiết kế” chọn vận tốc nước chữa cháy tối đa không quá 10m/s (thông thường chọn từ 3m/s ~ 6m/s)

• Dựa vào công thức Q = SxV trong đó:

1. Q: Lưu lượng trong đường ống

2. S: Diện tích ống (tính theo đường kính trong)

3. V: Vận tốc nước

• Sau đó chọn kích cỡ Van phù hợp để đảm bảo lưu lượng cần chữa cháy

• Cuối cùng, chọn kiểu lắp ghép Van mong muốn và phương thức kích hoạt màng ngăn theo nhu cầu

• Tải Datasheet ==> tại đây
