Có đến 3 Zones cho đầu báo thường

Có thể cài đặt xả khí từ bất kì 1 Zone nào hoặc từ sự kết hợp của 2 hoặc 3 Zones rất linh hoạt theo nhu cầu người dùng

Lập trình đầy đủ các tính năng chỉ với Menu đơn giản, thân thiện với người sử dụng

Cấu trúc chỉ với một Board mạch duy nhất, rất đơn giản, dễ dàng lắp đặt

Tương thích với 1 dải rộng các loại đầu báo trên thị trường

Có thể lập trình  trễ cho ngõ ra NAC

Có thể lập trình trễ cho các ngõ vào Zone đầu báo, hạn chế báo động giả thoáng qua của tác động môi trường

Tích hợp mạch riêng cho ngõ vào xả khí bằng tay ngay trên tủ lẫn nút nhấn kích hoạt từ xa

Tích hợp mạch hủy xả khí bằng tay riêng biệt

Tương thích với hệ thống chữa cháy FirePro

Tương thích với nhiều nhiều loại Van chữa cháy tự động

Có thể lập trình trễ cho ngõ xả khí tối đa 60 giây

Có thể lập trình thời gian xả khí tối đa 5 phút

Hiển thị thời gian đếm lùi chuẩn bị xả khí trên mặt tủ, dễ dàng tính toán thời gian sơ tán cần thiết

Hổ trợ mở rộng đến 7 bộ HCVR-SDU hoặc 7 bộ HCVR-AB

Tích hợp đầy đủ các ngõ ra Relay như Fire, Trouble, Stage 1, Stage 2, Extract và Local Fire

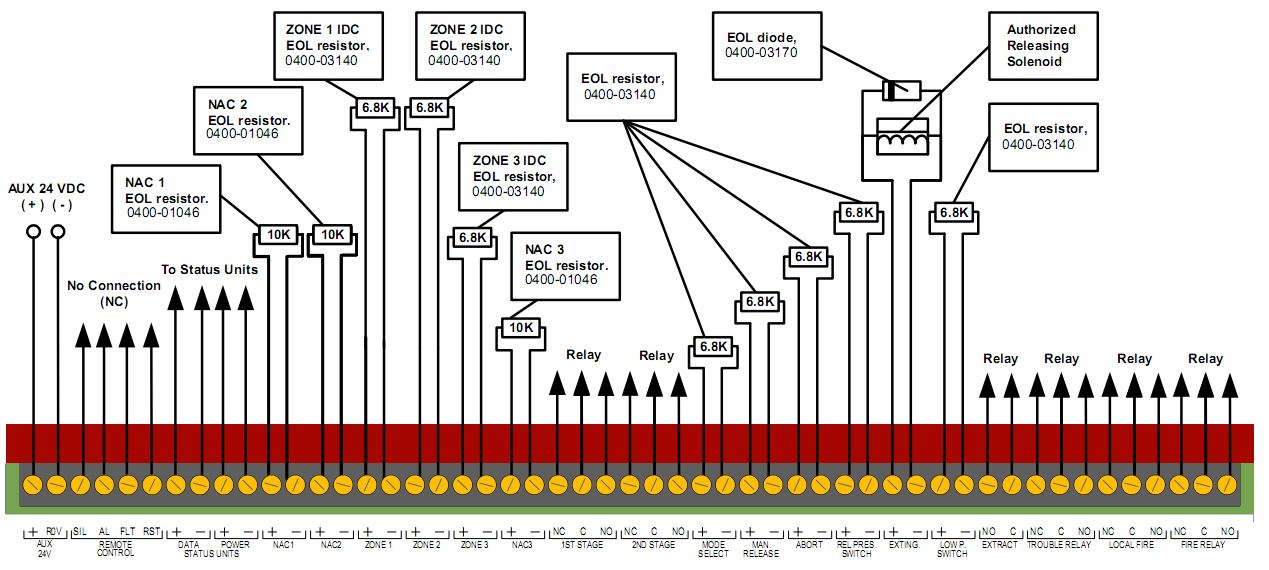

Terminal AUX 24V kết nối đến cấp nguồn cho thiết bị cần nguồn 24Vdc để hoạt động ví dụ như Beam báo cháy

Terminal SIL; AL; RST không sử dụng

Terminal FLT kết hợp với R0V kết nối đến tiếp điểm của nút nhấn để vô hiệu hóa chức năng kích hoạt xả khí bằng tay (chỉ sử dụng chế độ tự động)

Terminal STATUS UNITS kết nối nguồn (POWER) và đường dữ liệu (DATA) RS-485 đến bộ hiển thị phụ HCVR-SDU hoặc Board ngõ ra Relay phụ HCVR-AB

Terminal NAC 1; NAC 2; NAC 3 là các ngõ ra kết nối đến thiết bị báo động như chuông, còi đèn hay thiết bị ngoại vi...

Terminal ZONE 1; ZONE 2; ZONE 3 là các ngõ vào kết nối đến thiết bị đầu báo cháy tự động hoặc các nút nhấn báo cháy...

Terminal 1st STAGE và 2nd STAGE là các ngõ ra Relay tương ứng với kích hoạt giai đoạn 1 và giai đoạn 2 của Trung tâm HCVR-3, sử dụng kết nối đến các thiết bị báo động hoặc thiết bị ngoại vi

Terminal MODE SELECT không sử dụng

Terminal MAN RELEASE kết nối đến nút nhấn kích hoạt xả khí bằng tay

Terminal ABORT kết nối đến nút nhấn tạm ngưng hay còn gọi là nút nhấn trì hoãn

Terminal REL PRES. SWITCH kết nối đến thiết bị hồi tiếp đường xả như công tắc áp suất, công tắc dòng chảy, công tắc áp lực....

Terminal EXTING kết nối đến thiết bị kích hoạt chữa cháy như Bình khí, Van chữa cháy...

Terminal LOW P. SWITCH kết nối đến bộ giám sát áp suất bình hoặc đường ống như công tắc áp suất

Terminal EXTRACT kết nối đến thiết bị ngoại vi như quạt hút khói, cửa...

Terminal LOCAL FIRE; FIRE RELAY; TROUBLE RELAY là các ngõ ra tiếp điểm kết nối đến các thiết bị như đèn, chuông... để báo hiệu trạng thái của Trung tâm HCVR-3

Xem đấu nối chi tiết ==> tại đây

Điện áp cấp: 115Vac (50Hz/60Hz) hoặc 230Vac (50Hz/60Hz)

Công suất tiêu thụ tối đa nguồn vào: 24Vdc x 3A (kể cả nguồn nạp ắc quy)

Công suất cầu chì nguồn vào: 1.6A tại 250Vac

Kích thước cầu chì nguồn vào: 5mm x 20mm (đường kính x chiều dài)

Màu sắc: Đỏ

Vật liệu: Thép dày 1.2mm

Kích thước: 15.2"(385mm)W x 12.2"(310mm)H x 3.5"(90mm)D (Rộng x Cao x Sâu)

Khối lượng: 12.3 lbs

Ắc quy tối đa: 12V-7A/h

Số lượng ắc quy trên một tủ: 2

Trở kháng dòng tối đa của ngõ RS-485: 120 Ohms

Công suất định mức của tiếp điểm ngõ ra Trouble: 30Vdc x 1A

Công suất định mức của tiếp điểm ngõ ra Local Fire: 30Vdc x 1A

Công suất định mức của tiếp điểm ngõ ra Fire: 30Vdc x 1A

Công suất định mức của tiếp điểm ngõ ra 1st Stage: 30Vdc x 1A

Công suất định mức của tiếp điểm ngõ ra 2nd Stage: 30Vdc x 1A

Công suất định mức của ngõ ra EXTING: 30Vdc x 1A (nếu chọn EXTING kích hoạt dạng tiếp điểm NO/COM)

Công suất định mức của ngõ ra EXTING: 18 ~ 28Vdc x 1A liên tục trong 5 phút (nếu chọn EXTING kích hoạt dạng áp)

Công suất định mức ngõ ra NAC: 0.5A/1 ngõ ra

Điện trở cuối tuyến cho ngõ vào Zone: 6K8 (sai số 5%)

Điện trở cuối tuyến cho ngõ ra NAC: 10K (sai số 5%)

Dòng tiêu thụ trạng thái tĩnh: 86mA (chỉ tính cho các ngõ vào)

Dòng tiêu thụ trạng thái báo động: 620mA (chỉ tính cho các ngõ vào)

Độ ẩm môi trường: 93% (không ngưng tụ)

Nhiệt độ hoạt động: -5°C ~ 40°C

Xuất xứ: Hochiki/Anh

Tiêu chuẩn & phê duyệt: UL; FM; CSFM

Kiểm định PCCC Việt Nam: Có
