• Ống thủy tinh 5mm đáp ứng đầu phun tiêu chuẩn

• Tấm che màu trắng đẹp và sang trọng, phù hợp với khu vực yêu cầu độ thẩm mỹ

• Đa dạng ngưỡng nhiệt độ kích hoạt, phù hợp nhiều môi trường sử dụng theo nhu cầu

• Sử dụng trong hệ thống đường ống áp lực cao

• Các thành phần của đầu phun đều riêng biệt, dễ dàng lắp đặt

• Tấm che và bát đỡ đầu phun riêng biệt nên có thể lắp đặt đầu phun trước vào hệ thống đường ống, kiểm tra áp suất trước khi đóng trần. Sau khi trần hoàn thiện có thể tấm che vào. Điều này rất thuận tiện

• Có thể tháo gỡ tấm trần treo để thực hiện công tác bảo trì tòa nhà mà không cần phải tắt hệ thống PCCC

• Đầu phun được thiết kế có thể điều chỉnh theo phương dọc 12.7mm nên rất linh hoạt cho việc xác định độ dài đường ống cố định để xác định vị trí gắn đầu phun

• Đầu phun có kèm phụ kiện là tấm bảo vệ hổ trợ khi lắp đặt, giảm thiểu hư hỏng trong quá trình lắp đặt

• Thiết kế bền đẹp, bảo hành suốt 12 tháng theo tiêu chuẩn của Nhà sản xuất

• Được thiết kế theo các tiêu chuẩn uy tín của Quốc tế, chất lượng đảm bảo ổn định

Ghi nhớ chung:

• Không lắp các đầu phun có ống thủy tinh hay các bộ phận khác có hiện tượng nứt vỡ hoặc bị lỏng lẻo

• Một số bọt khí có thể xuất hiện trong ống thủy tinh của đầu phun

• Vặn đầu phun với mô men xoắn từ 9.5 Nm đến 19 Nm, nếu vượt quá sẽ làm biến dạng hư hỏng rò rỉ đầu phun

• Không cố gắng điều chỉnh nắp chụp ngoài phạm vi khuyến cáo của nó hoặc vặn đầu phun quá chặt để bù đắp sự thiếu hụt

• Phải sử dụng loại cờ lê đúng yêu cầu để lắp đầu phun

Lắp đặt:

• Đặt đầu phun vào vị trí ống chờ sẵn, đầu phun được quay xuống và gắn vuông góc với mặt phẳng trần

• Tháo nắp bảo vệ (Protective Cap) đầu phun ra

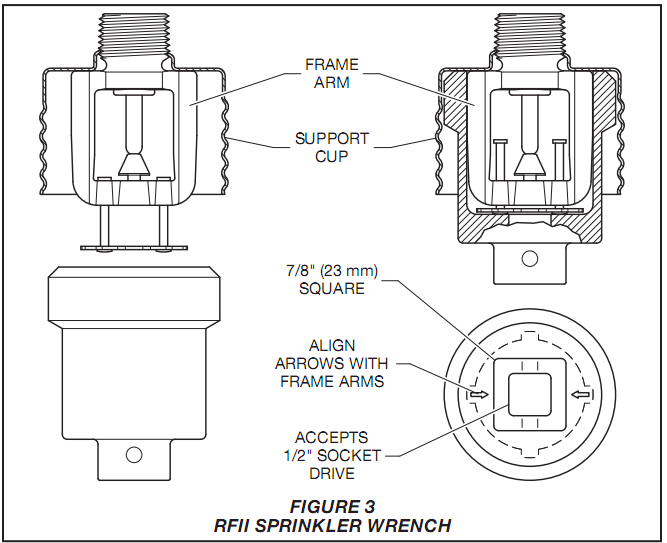

• Dùng cao su non bao quanh ren nối của Sprinkler, sau đó dùng tay vặn nhẹ Sprinkler vào đường ống. Sử dụng cờ lê RFII chuyên dụng để lắp đầu phun âm trần. Xem hình chi tiết ==> tại đây

• Sử dụng cờ lê RFII đặt khớp rãnh của cờ lê vào 2 bên cánh tay của đầu phun (Frame arm) và bắt đầu siết chặt đầu phun vào đường ống đồng thời đẩy chốt (Guide Pins) và tấm định hướng (Deflector) lên, tránh dùng lực quá mạnh (chỉ từ 9.5 Nm đến 19.0 Nm). Xem hình chi tiết ==> tại đây

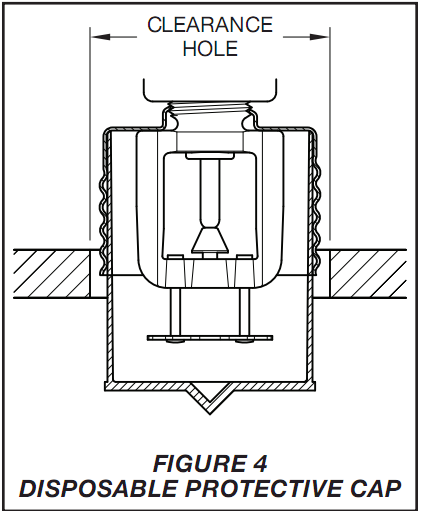

• Đặt lại tấm bảo vệ (Protective Cap) vào và đẩy lên trên cho đến khi tấm bảo vệ chạm vào đáy của bát đỡ (Support Cup). Xem hình chi tiết ==> tại đây

• Sau khi trần hoàn thiện với lỗ chừa cho đầu phun đường kính tầm 63.5mm, tháo bỏ tấm bảo vệ, đảm bảo rằng chốt đẩy (Guide Pins) và tấm định hướng (Deflector) có thể trượt lên xuống tự do. Chuẩn bị lắp tấm che (Cover Plate) và ống giữ tấm che (Retainer Assembly) vào

• Vặn tấm che (Cover Plate) cùng với ống giữ tấm che (Retainer Assembly) cho đến khi vừa tiếp xúc với trần nhà. Nếu tấm che cùng với ống giữ tấm che không thể vừa vặn với trần nhà hay bát đỡ (Support Cup) thì phải vặn lại đầu phun điều chỉnh vị trí 1 chút và thực hiện lại bước này. Không vặn tấm che quá mức làm di chuyển thay đổi vị trí của trần. Xem hình chi tiết ==> tại đây

• Áp suất làm việc tối đa: 175 psi (12.1 bar)

• Hệ số xả nước trong hệ đo lường SI: K= 80.6 ((Lít/phút)/bar½)

• Hệ số xả nước trong hệ đo lường Anh: K = 5.6 ((Gallon/phút)/Psi½)

• Vật liệu khung thân (Frame): Bronze (hợp kim đồng và thiếc)

• Vật liệu bát đỡ (Support Cup): Thép mạ Crome

• Vật liệu chốt đẩy tấm định hướng (Guide Pins): Thép không gỉ

• Vật liệu tấm định hướng (Deflector): Bronze (hợp kim đồng và thiếc)

• Vật liệu vít ép chặt ống cảm biến (Compression Screw): Brass (hợp kim đồng và kẽm)

• Vật liệu phần tử bịt kín (Sealing Assembly): Beryllium Nikel phủ nhựa TEFLON

• Vật liệu ống nhiệt cảm biến (Bulb): Thủy tinh

• Vật liệu chốt chặn (Cap): Bronze or Copper (hợp kim đồng và thiếc hoặc đồng nguyên chất)

• Vật liệu tấm che (Cover Plate): Brass (hợp kim đồng và kẽm)

• Vật liệu ống giữ tấm che (Retainer): Brass (hợp kim đồng và kẽm)

• Vật liệu lò xo bung tấm che (Ejection Spring): Thép không gỉ

• Ren kết nối: NPT

• Kích thước ren: 1/2 inch

• Chiều cao đầu phun: 44.5mm - 57.2mm

• Chiều rộng tổng thể đầu phun:  82.6mm

• Loại đầu phun: Quay xuống

• Xuất xứ: Tyco/Mỹ

• Tiêu chuẩn và phê duyệt: UL; C-UL; FM; LPCB; NYC

• Kiểm định PCCC Việt Nam: Có

Đầu phun TY3551 có các loại nhiệt độ kích hoạt sau:

• 155°F (68°C) tương ứng với tấm che có nhiệt độ kích hoạt là 139°F (59°C)

• 200°F (93°C) tương ứng với tấm che có nhiệt độ kích hoạt là 165°F (74°C)

Theo bảng 6.2.5.1 tiêu chuẩn NFPA-13 phiên bản 2010 khuyến cáo lựa chọn phù hợp Model để không gây kích hoạt sớm của đầu phun dẫn đến hoạt động không mong muốn:

• Nếu nhiệt độ môi trường xung quanh đầu phun tối đa có thể đạt tới 100°F (38°C) thì chọn đầu phun có nhiệt độ kích hoạt là 135°F (57°C) --> 170°F (77°C)

• Nếu nhiệt độ môi trường xung quanh đầu phun tối đa có thể đạt tới 150°F (66°C) thì chọn đầu phun có nhiệt độ kích hoạt là 175°F (79°C) --> 225°F (107°C)

• Nếu nhiệt độ môi trường xung quanh đầu phun tối đa có thể đạt tới 225°F (107°C) thì chọn đầu phun có nhiệt độ kích hoạt là 250°F (121°C) --> 300°F (149°C)

• Nếu nhiệt độ môi trường xung quanh đầu phun tối đa có thể đạt tới 300°F (149°C) thì chọn đầu phun có nhiệt độ kích hoạt là 325°F (163°C) --> 375°F (191°C)

• Nếu nhiệt độ môi trường xung quanh đầu phun tối đa có thể đạt tới 375°F (191°C) thì chọn đầu phun có nhiệt độ kích hoạt là 400°F (204°C) --> 475°F (246°C)

• Nếu nhiệt độ môi trường xung quanh đầu phun tối đa có thể đạt tới 475°F (246°C) thì chọn đầu phun có nhiệt độ kích hoạt là 500°F (260°C) --> 575°F (302°C)

• Nếu nhiệt độ môi trường xung quanh đầu phun tối đa có thể đạt tới 625°F (329°C) thì chọn đầu phun có nhiệt độ kích hoạt là 650°F (343°C)

• Tải Datasheet ==> tại đây
