Đầu báo lửa tử ngoại C-9104 được cấp nguồn DC. Sau khi điện áp được cấp ổn định sẽ qua bộ chuyển đổi điện áp để nuôi cho cảm biến tử ngoại (UV)

Cảm biến UV sẽ phát hiện tia cực tím phát ra bởi ngọn lửa. Hầu hết các đám cháy đều phát sinh tia này

Bộ cảm biến quang trong đầu báo lửa sẽ chuyển đổi tín hiệu tia tử ngoại thành tín hiệu điện áp để phân tích nó.  Cường độ tia tử ngoại nhận được tỉ lệ với tín hiệu điện áp nhận được

Bộ vi xử lý sẽ phân tích giá trị điện áp nhận được và so sánh với giá trị ngưỡng được cài đặt và phát tín hiệu xác lập trạng thái cháy về trung tâm báo cháy bằng cách ngắn mạch nội trở 680Ω trong đầu báo

Sử dụng cảm biến tia tử ngoại hiện đại

Độ nhạy cao, hiệu suất đáng tin cậy

Bảo vệ chống bụi, chống ẩm, chống ăn mòn

Led hiển thị rõ ràng trạng thái, dễ quan sát

Có thể sử dụng kết hợp với hệ thống báo cháy địa chỉ thông qua module giám sát đầu báo thường

Phản ứng đáp ứng nhanh ngay khi đám cháy vừa mới hình thành, ngăn chặn kịp thời đám cháy lớn

Phù hợp với những đám chất cháy hydrocarbon, hydrogen, đám cháy kim loại, khoa hóa dầu, kho vũ khí...

Được sử dụng trong những nơi có ít ánh sáng, khi mà các đầu báo khói hoặc nhiệt không thể cho phương án tối ưu

Thiết bị được sử dụng đi kèm với đế DZ-03

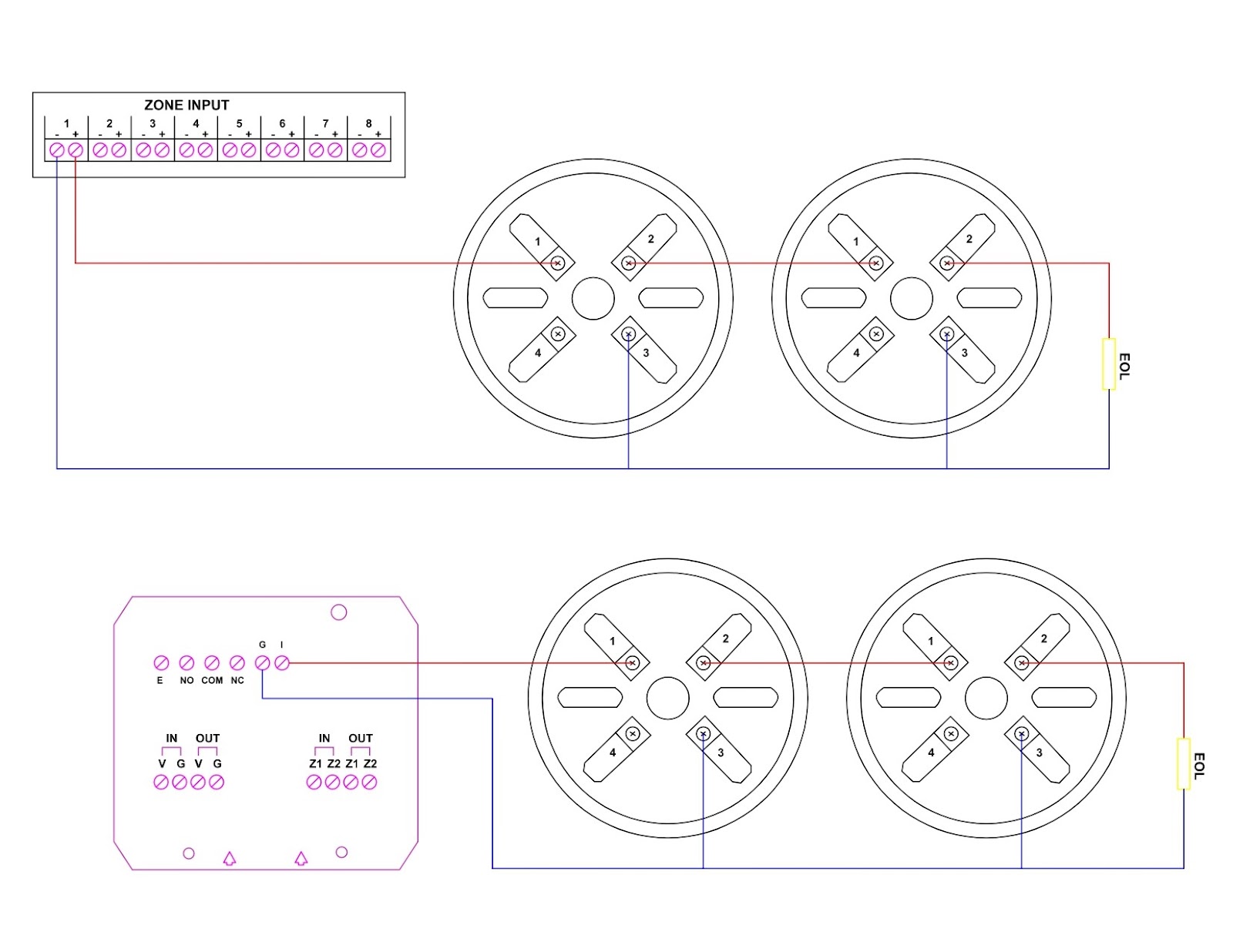

Terminal 1 kết nối vào đường Zone + (dương) của Trung tâm báo cháy thường

Terminal 2 kết nối vào Terminal 1 của thiết bị tiếp theo

Terminal 3 kết nối vào đường Zone - (âm) của Trung tâm báo cháy thường

Tiết diện cáp khuyến cáo nhỏ nhất 1mm²

Xem hình đấu nối chi tiết ==> tại đây

Điện áp hoạt động: 16Vdc ~ 28Vdc

Dòng tiêu thụ ở trạng thái tĩnh: ≤ 1.6mA

Dòng tiêu thụ ở trạng thái báo động: ≤ 38mA

Màu sắc Led báo: Đỏ

Trạng thái Led khi báo động: Sáng liên tục

Trạng thái Led khi bình thường: Chớp 1 lần định kỳ

Góc phủ của khu vực phát hiện: 80°

Nhiệt độ môi trường sử dụng: -20°C ~ 50°C

Độ ẩm tương đối: ≤ 95% không ngưng tụ

Vật liệu vỏ: Nhựa ABS

Màu: Trắng

Cấp độ bảo vệ: IP2x

Kích thước: Đường kính 100mm; Cao 41mm (không bao gồm đế)

Khoảng cách lỗ cố định của đế: 45mm ~ 75mm

Khối lượng: 112g

Xuất xứ: GST/China

Sản xuất phù hợp với quy định của: LPCB

Kiểm định PCCC Việt Nam: Có

Tải Datasheet ==> tại đây
