Số lượng địa chỉ trên mỗi Loop cực lớn. Lên đến 250 địa chỉ

Khả năng kết nối mạng nhiều tủ cũng như hiển thị phụ lên đến 32 Node

Màn hình hiển thị LCD lớn với 40 dòng mỗi dòng 15 ký tự, cho phép hiển thị cùng lúc nhiều sự kiện trên cùng một trang

Các Loop có thể lựa chọn cấu hình cô lập tạm thời, điều này thuận tiện cho việc kiểm tra bảo trì

Tính năng lập trình, kiểm tra từng Loop riêng biệt

Tính năng tự kiểm tra ngõ ra báo động trên Board

Dễ dàng cấu hình hệ thống thông qua PC với phần mềm HL Fire Tool thân thiện

Bộ nhớ lưu trữ sự kiện lớn, lên đến 2030 sự kiện

Có thể lựa chọn thêm máy in nhiệt in sự kiện theo nhu cầu

Đèn Led báo động cháy quan sát rõ ràng, âm thanh còi báo động tủ lớn

Thiết kế gọn đẹp

Được chứng nhận của tiêu chuẩn Quốc tế uy tín

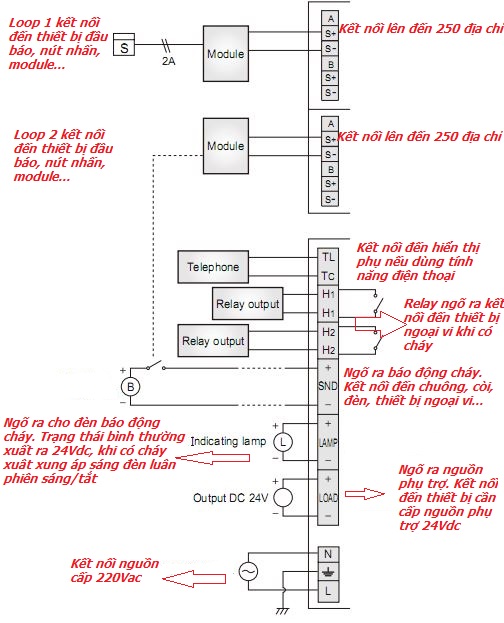

Terminal "N, L" kết nối vào nguồn 220Vac

Terminal "LOAD (+, -)" là ngõ ra nguồn phụ trợ 24Vdc. Kết nối đến thiết bị cần cấp nguồn phụ trợ (tuân thủ cực tính)

Terminal "LAMP (+, -)" là ngõ ra cho đèn báo động cháy. Kết nối đến đèn 24Vdc (tuân thủ cực tính). Trạng thái bình thường ngõ ra này Out áp 24Vdc liên tục, khi có cháy xuất dạng xung áp báo động đèn sáng/tắt luân phiên

Terminal "SND (+, -)" là ngõ ra báo động cháy. Kết nối đến thiết bị báo động như chuông, còi, đèn, thiết bị ngoại vi... (tuân thủ cực tính)

Terminal "H1, H2" là tiếp điểm thường hở báo động cháy. Kết nối đến thiết bị ngoại vi

Terminal "TL, TC" kết nối đến hiển thị phụ nếu có sử dụng tính năng điện thoại

Terminal "S+, S-" phía Card Loop là đường tín hiệu Loop tương ứng. Kết nối đến thiết bị báo cháy tự động như đầu báo khói, đầu báo nhiệt, nút nhấn, module... (tuân thủ cực tính)

Terminal "S+, S-" phía bên trái Main Board là đường tín hiệu Network. Kết nối đến hiển thị phụ hoặc Trung tâm báo cháy QA-16 khác trên hệ thống (tuân thủ cực tính)

Xem hình đấu nối chi tiết ==> tại đây

Điện áp cấp danh định: 220Vac (50/60Hz)

Ắc quy: 24Vdc-4A/h

Điện áp sạc ắc quy: 26Vdc

Dòng sạc: 100mA ~ 1000mA (Có tính năng tự động điều chỉnh)

Điện áp danh định ngõ Loop: 26.5Vdc

Dòng tối đa ngõ Loop: 340mA

Trở kháng tối đa đường Loop: 40Ω

Phương thức truyền dữ liệu trên đường Loop: Giao thức số Serial

Thời gian xác lập cháy tối đa: 40 giây

Cấp độ âm thanh còi báo trong tủ: 85dB tại khoảng cách 1 mét trước tủ

Vật liệu vỏ tủ: Thép dày 1.6mm

Màu sắc: Xám ngọc trai

Kích thước: 400mm x 500mm x 130mm (cho dòng tủ mở rộng tối đa 4 Loop); 600mm x 500mm x 150mm (cho dòng tủ mở rộng tối đa 8 Loop)

Xuất xứ: Horing/Đài Loan

Tiêu chuẩn & phê duyệt: TUV Rheinland

Kiểm định PCCC Việt Nam: Có
