• Mặt trước của Trung tâm đèn LED hiển thị Zone trên tủ lên đến 140 Zone. Mỗi Zone đều hiển thị màu riêng biệt theo trạng thái như lỗi, cháy, vô hiệu hóa

• LED Zone có thể gắn nhãn tùy ý phù hợp theo từng khu của công trình

• Mỗi Loop tối đa lên đến 242 địa chỉ cho đầu báo và Module

• Mở rộng tối đa lên đến 10 Loop nâng tổng số địa chỉ lên đến 2420 địa chỉ thiết bị

• Màn hình LCD hiển thị lớn với tổng số ký tự lên đến 15 dòng và 40 ký tự mỗi dòng

• Màn hình LED trạng thái quan trọng lên 17 LED

• Tương thích với tất cả các thiết bị địa chỉ của Hãng GST sản xuất theo tiêu chuẩn EN

• Bộ nhớ không bay hơi sau khi mất điện, đảm bảo lưu trữ dữ liệu lập trình an toàn ngay khi có sự cố xảy ra

• Ngõ ra còi đèn công suất cao lên đến 24Vdc/1A có thể kết nối được với thiết bị báo động hệ thường

• Giao diện giao tiếp với máy tính qua RS-232 đơn giản dễ sử dụng

• Có thể kết nối mạng nhiều trung tâm tạo thành một hệ thống lớn thông qua CAN BUS hoặc RS-485

• Thiết kế dạng Module tích hợp mở rộng khe cắm, thuận tiện cấu hình theo nhu cầu thực tế

• Được sản xuất theo các tiêu chuẩn PCCC uy tín của Quốc tế

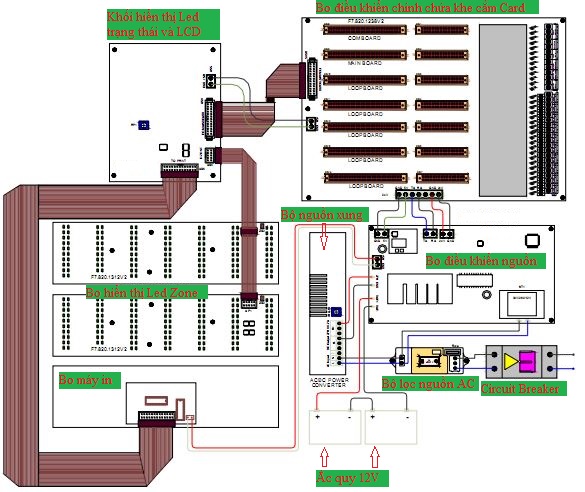

1. Xem kết nối dây bên trong Trung tâm báo cháy GST-IFP8 ==> tại đây

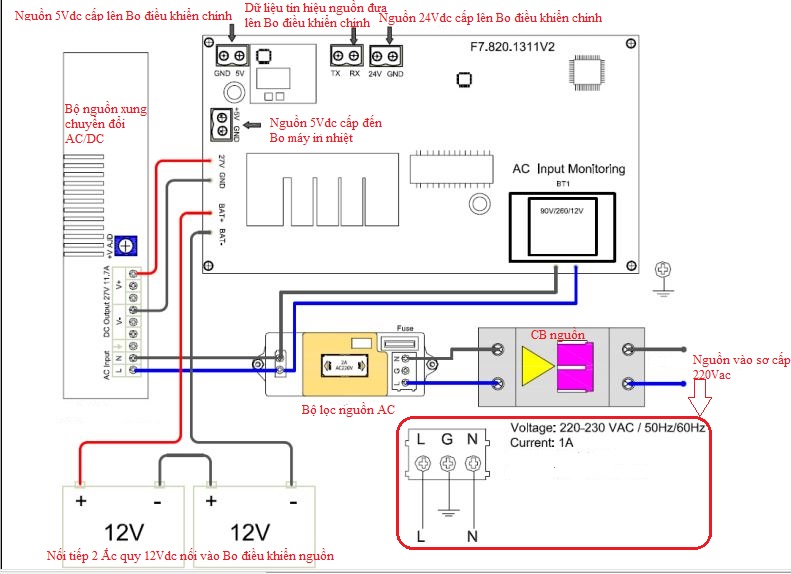

2. Đấu nối khối nguồn:

• Terminal "L; N" kết nối đến nguồn vào sơ cấp 220Vac

• Terminal "G" kết nối vào hệ thống tiếp địa tòa nhà

• Terminal "BAT+; BAT-" kết nối đến 2 ắc quy sử dụng cho nguồn dự phòng

• Xem hình đấu nối chi tiết ==> tại đây

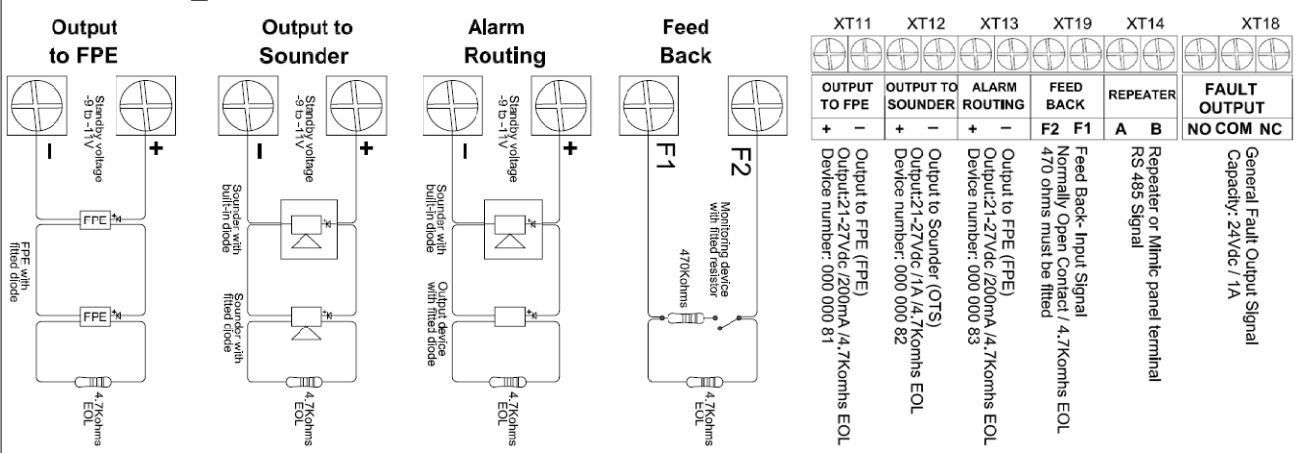

3. Đấu nối các ngõ vào/ra:

• Terminal "FEED BACK (F1, F2)" là ngõ vào nhận tín hiệu hồi tiếp của một thiết bị bất kì. Kết nối đến tiếp điểm khô ngõ ra trạng thái lỗi hay alarm của thiết bị ngoại vi khác ví dụ như bộ điều khiển cửa tự động, bộ chấm công, bộ quét vân tay, bộ kết nối điện thoại, tủ điều khiển quạt, bộ điều khiển chữa cháy tự động...

• Terminal "FAULT OUTPUT (NO, COM, NC)" là tiếp điểm ngõ ra có lỗi hệ thống. Kết nối đến thiết bị báo động hoặc thiết bị ngoại vi

• Terminal "OUTPUT TO SOUNDER (+,-)" kết nối đến thiết bị báo động ngõ ra hoặc thiết bị ngoại vi (tuân thủ cực tính). Kích hoạt khi hệ thống có cháy bất kì hoặc theo lập trình của người lập trình. Ngõ ra này có thể cấu hình trễ (Delay)

• Terminal "ALARM ROUTING (+,-)" kết nối đến thiết bị báo động ngõ ra hoặc thiết bị ngoại vi (tuân thủ cực tính). Kích hoạt khi hệ thống có cháy

• Terminal "OUTPUT TO FPE (+,-)" là ngõ ra kết nối đến Trung tâm PCCC chuyên dụng hoặc Trung tâm kỹ sư chuyên nghiệp PCCC. Thông thường kết nối đến bộ quay số điện thoại hoặc gửi tín hiệu đến Trung tâm điều khiển chủ quản, hoặc cũng có thể kết nối đến thiết bị báo động thông thường khác (tuân thủ cực tính). Kích hoạt khi hệ thống có cháy bất kì hoặc theo lập trình của người lập trình. Ngõ ra này không thể cài đặt trễ (Delay)

• Xem hình đấu nối chi tiết ==> tại đây

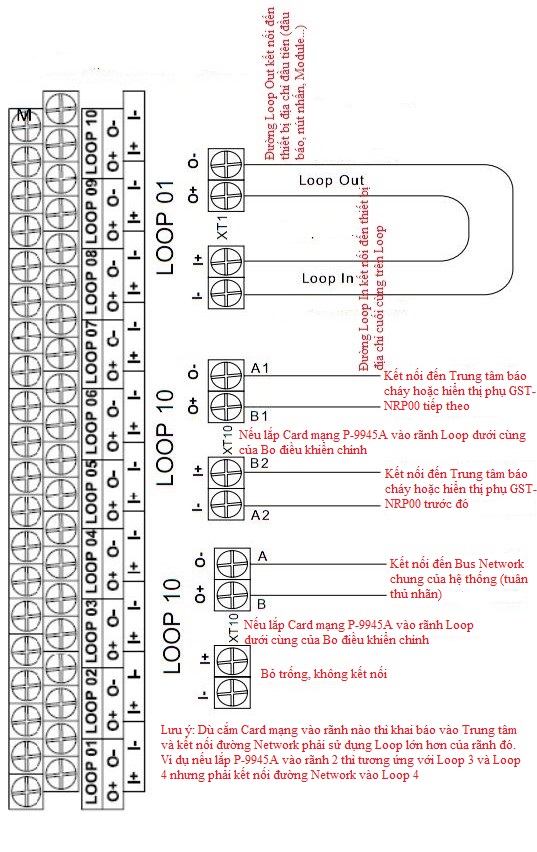

4. Đấu nối đường tín hiệu Loop và Network:

• Terminal "LOOP xx O (+, -)" là đường tín hiệu Loop xx tương ứng. Kết nối đến thiết bị địa chỉ trên Loop xx

• Terminal "LOOP xx I (+, -)" là đường tín hiệu Loop xx tương ứng hồi tiếp về. Kết nối đến thiết bị địa chỉ cuối cùng trên Loop xx

• Trường hợp nếu sử dụng Network kết nối nhiều tủ thì lắp Card P-9945A vào khe cuối cùng của Bo điều khiển chính. Terminal LOOP 10 O (+) tương ứng với B1 và sẽ được kết nối đến Terminal B2 của Trung tâm hoặc hiển thị phụ liền kề. Tương tự, Terminal LOOP 10 O(-) tương ứng với A1 và sẽ kết nối đến Terminal A2 của Trung tâm hoặc hiển thị phụ liền kề. Terminal LOOP 10 I (+) tương ứng với B2 và LOOP 10 I (-) tương ứng với A2

• Xem hình đấu nối chi tiết ==> tại đây

• Xem hình đấu nối Network GST địa chỉ chi tiết ==> tại đây

5. Đấu nối hiển thị phụ GST-852RP:

• Terminal "REPEATER (A, B)" kết nối đến Terminal A-IN và B-IN của hiển thị phụ (tuân thủ nhãn)

• Phải cắm Card P-9945RP vào khe đầu tiên của Bo điều khiển chính của Trung tâm báo cháy GST-IFP8

• Xem hình đấu nối chi tiết ==> tại đây

6. Kích cỡ dây khuyến cáo:

• Tiết diện cáp nhỏ nhất khuyến cáo cho đường Loop 1mm²

• Tiết diện cáp nhỏ nhất khuyến cáo cho đường Network 1mm²

• Tiết diện cáp nhỏ nhất khuyến cáo cho đường báo động ngõ ra 1.5mm²

• Tiết diện cáp nguồn vào sơ cấp khuyến cáo nhỏ nhất 1.5mm²

• Điện áp vào sơ cấp: 220/230Vac, 50/60Hz

• Dòng tiêu thụ điện áp vào sơ cấp: 1A

• Ắc quy dự phòng tối đa khuyến cáo: 24Vdc-38A/h

• Trở kháng cho phép tối đa ngõ ắc quy: 0.7Ω

• Số Loop tối đa có thể mở rộng: 2 Loop ~ 8 Loop

• Số Zone tối đa: 999

• Số địa chỉ thiết bị trên 1 Loop tối đa: 242

• Số đèn LED Zone tối đa trên mặt tủ: 140

• Máy in sự kiện: In nhiệt

• Loại mã máy in: Ký tự mã ASCII

• Màn hình hiển thị LCD: 15 dòng x 40 ký tự mỗi dòng

• Giao diện kết nối mạng nhiều tủ: RS-485 hoặc CAN BUS

• Số lượng tủ tối đa trên 1 hệ thống đối với mạng RS-485: 32

• Số lượng tủ tối đa trên 1 hệ thống đối với mạng CAN BUS: 240

• Giao diện kết nối với máy tính: RS232/USB

• Cấp độ bảo vệ: IP30 (sử dụng trong nhà)

• Nhiệt độ hoạt động: 0°C ~ 40°C

• Độ ẩm tương đối: ≤95% (không ngưng tụ)

• Kích thước: 484(W) x 850(H) x 191(D) (Rộng x Cao x Sâu)

• Xuất xứ: GST/China

• Tiêu chuẩn & phê duyệt: EN54-2; EN54-4; LPCB; CE

• Kiểm định PCCC Việt Nam: Có

Trung tâm báo cháy địa chỉ GST-IFP8 mặc định sẽ gồm những thành phần sau:

• Circuit Breaker cấp nguồn vào sơ cấp

• Bộ lọc nguồn sơ cấp AC

• Bộ nguồn xung chuyển đổi AC/DC

• Bo điều khiển nguồn (gồm nguồn chính và nguồn dự phòng)

• Bo Led hiển thị trạng thái Zone

• Bo chính chứa các khe cắm Card và Terminal đấu nối dây

• Khối hiển thị LCD và 17 led trạng thái quan trọng của hệ thống

• Máy in nhiệt (Option)

• 1 Card Loop (LCIFP8)

• 1 Main Card điều khiển xử lý trung tâm

• Xem hình chi tiết ==> tại đây

Các Model kèm theo khi mở rộng theo nhu cầu cho Trung tâm báo cháy GST-IFP8 gồm:

• LCIFP8: Là Card mở rộng Loop. Mỗi Card có 2 Loop

• P-9935: Là Card dùng để lập trình hoặc chạy đồ họa với giao diện RS-232

• P-9945RP: Là Card giao tiếp với hiển thị phụ GST-852RP

• P-9945A: Là Card nối mạng nhiều tủ giao diện RS-485

• P-9965: Là Card nối mạng nhiều tủ giao diện CANBUS (Class B)

• P-9965A: Là Card nối mạng nhiều tủ giao diện CANBUS (Class A)

• P-9935ModBus: Là Card giao tiếp với hệ thống quản lý tòa nhà BMS thông qua chuẩn ModBus

Cách chọn Model theo yêu cầu như sau:

• Trung tâm báo cháy 2 Loop (mặc định): GST-IFP8

• Trung tâm báo cháy 4 Loop: GST-IFP8 + 1xLCIFP8

• Trung tâm báo cháy 6 Loop: GST-IFP8 + 2xLCIFP8

• Trung tâm báo cháy 8 Loop: GST-IFP8 + 3xLCIFP8

• Trung tâm báo cháy 10 Loop: GST-IFP8 + 4xLCIFP8

• Trung tâm báo cháy 2 Loop kèm tính năng nối mạng nhiều tủ vào 1 hệ thống sử dụng giao diện RS-485: GST-IFP8 + P-9945A

• Trung tâm báo cháy 4 Loop kèm tính năng nối mạng nhiều tủ vào 1 hệ thống sử dụng giao diện RS-485: GST-IFP8 + P-9945A + 1xLCIFP8

• Trung tâm báo cháy 6 Loop kèm tính năng nối mạng nhiều tủ vào 1 hệ thống sử dụng giao diện RS-485: GST-IFP8 + P-9945A + 2xLCIFP8

• Trung tâm báo cháy 8 Loop kèm tính năng nối mạng nhiều tủ vào 1 hệ thống sử dụng giao diện RS-485: GST-IFP8 + P-9945A + 3xLCIFP8

• Trung tâm báo cháy 2 Loop kèm tính năng nối mạng nhiều tủ vào 1 hệ thống sử dụng giao diện CANBUS Class B: GST-IFP8 + P-9965

• Trung tâm báo cháy 4 Loop kèm tính năng nối mạng nhiều tủ vào 1 hệ thống sử dụng giao diện CANBUS Class B: GST-IFP8 + P-9965 + 1xLCIFP8

• Trung tâm báo cháy 6 Loop kèm tính năng nối mạng nhiều tủ vào 1 hệ thống sử dụng giao diện CANBUS Class B: GST-IFP8 + P-9965 + 2xLCIFP8

• Trung tâm báo cháy 8 Loop kèm tính năng nối mạng nhiều tủ vào 1 hệ thống sử dụng giao diện CANBUS Class B: GST-IFP8 + P-9965 + 3xLCIFP8

• Trung tâm báo cháy 2 Loop kèm tính năng nối mạng nhiều tủ vào 1 hệ thống sử dụng giao diện CANBUS Class A: GST-IFP8 + P-9965A

• Trung tâm báo cháy 4 Loop kèm tính năng nối mạng nhiều tủ vào 1 hệ thống sử dụng giao diện CANBUS Class A: GST-IFP8 + P-9965A + 1xLCIFP8

• Trung tâm báo cháy 6 Loop kèm tính năng nối mạng nhiều tủ vào 1 hệ thống sử dụng giao diện CANBUS Class A: GST-IFP8 + P-9965A + 2xLCIFP8

• Trung tâm báo cháy 8 Loop kèm tính năng nối mạng nhiều tủ vào 1 hệ thống sử dụng giao diện CANBUS Class A: GST-IFP8 + P-9965A + 3xLCIFP8

• Trung tâm báo cháy 2 Loop kèm tính năng nối mạng nhiều tủ vào 1 hệ thống sử dụng giao diện RS-485 kết hợp tính năng lập trình hoặc giao tiếp máy tính qua phần mềm đồ họa: GST-IFP8 + P-9945A + P-9935

• Trung tâm báo cháy 4 Loop kèm tính năng nối mạng nhiều tủ vào 1 hệ thống sử dụng giao diện RS-485 kết hợp tính năng lập trình hoặc giao tiếp máy tính qua phần mềm đồ họa: GST-IFP8 + P-9945A + P-9935 + 1xLCIFP8

• Trung tâm báo cháy 6 Loop kèm tính năng nối mạng nhiều tủ vào 1 hệ thống sử dụng giao diện RS-485 kết hợp tính năng lập trình hoặc giao tiếp máy tính qua phần mềm đồ họa: GST-IFP8 + P-9945A + P-9935 + 2xLCIFP8

• Trung tâm báo cháy 8 Loop kèm tính năng nối mạng nhiều tủ vào 1 hệ thống sử dụng giao diện RS-485 kết hợp tính năng lập trình hoặc giao tiếp máy tính qua phần mềm đồ họa: GST-IFP8 + P-9945A + P-9935 + 3xLCIFP8

• Trung tâm báo cháy 2 Loop kèm tính năng nối mạng nhiều tủ vào 1 hệ thống sử dụng giao diện RS-485 kết hợp với giao tiếp với hiển thị phụ GST-852RP: GST-IFP8 + P-9945A + P-9945RP

• Trung tâm báo cháy 4 Loop kèm tính năng nối mạng nhiều tủ vào 1 hệ thống sử dụng giao diện RS-485 kết hợp với giao tiếp với hiển thị phụ GST-852RP: GST-IFP8 + P-9945A + P-9945RP + 1xLCIFP8

• Trung tâm báo cháy 6 Loop kèm tính năng nối mạng nhiều tủ vào 1 hệ thống sử dụng giao diện RS-485 kết hợp với giao tiếp với hiển thị phụ GST-852RP: GST-IFP8 + P-9945A + P-9945RP + 2xLCIFP8

• Trung tâm báo cháy 8 Loop kèm tính năng nối mạng nhiều tủ vào 1 hệ thống sử dụng giao diện RS-485 kết hợp với giao tiếp với hiển thị phụ GST-852RP: GST-IFP8 + P-9945A + P-9945RP + 3xLCIFP8

• Tải Datasheet ==> tại đây
