• Đầu phun nước có định hướng phù hợp cho hệ thống chữa cháy cố định

• Thích hợp cho tính năng thiết lập màng ngăn cháy

• Tùy theo mật độ thiết kế mà đầu phun hở D3 có thể được sử dụng với mục đích chữa cháy

• Có lớp phủ bảo vệ giúp kéo dài tuổi thọ khi sử dụng đầu phun trong môi trường có tính ăn mòn

• Đa dạng kích thước lỗ phun và góc phun giúp linh hoạt trong việc thiết kế

• Có thể lựa chọn thêm nút bịt (tự động bung ra khi có áp lực nước) chống côn trùng bò vào đầu phun

• Đầu phun đa dạng về vật liệu tương thích với nhiều môi trường sử dụng

• Sử dụng trong hệ thống đường ống áp lực cao

• Thiết kế bền đẹp, bảo hành suốt 12 tháng theo tiêu chuẩn của Nhà sản xuất

• Được thiết kế theo các tiêu chuẩn uy tín của Quốc tế, chất lượng đảm bảo ổn định

Ghi nhớ chung:

• Không lắp các đầu phun có dấu hiệu bị hư hỏng vật lý bên ngoài

• Vặn đầu phun với mô men xoắn từ 9.5 Nm đến 19 Nm, nếu vượt quá sẽ làm biến dạng hư hỏng rò rỉ đầu phun

• Phải sử dụng loại cờ lê đúng yêu cầu để lắp đầu phun

Lắp đặt:

• Dùng cao su non bao quanh ren nối của đầu phun D3, sau đó dùng tay vặn nhẹ đầu phun vào khớp nối ren của đường ống

• Sử dụng cờ lê 11 loại W để siết chặt đầu phun vào đường ống, tránh dùng lực quá mạnh (chỉ từ 9.5 Nm đến 19.0 Nm). Phải đặt miệng cờ lê vào đúng vị trí mặt phẳng để vặn cờ lê tại đầu phun (Wrenching Area)

Xem hình chi tiết để lắp đặt:

• Xem hình các kích thước lắp đặt chi tiết ==> tại đây

• Xem hình cờ lê 11 loại W ==> tại đây

• Áp suất làm việc tối đa: 175 psi (12.1 bar)

• Hệ số xả nước trong hệ đo lường SI: K= 17.3 ((Lít/phút)/bar½) ~ 103.7 ((Lít/phút)/bar½)

• Hệ số xả nước trong hệ đo lường Anh: K = 1.2 ((Gallon/phút)/Psi½) ~ 7.2 ((Gallon/phút)/Psi½)

• Vật liệu khung thân (Frame): Bronze (hợp kim đồng và thiếc)

• Vật liệu tấm định hướng (Deflector): Bronze (hợp kim đồng và thiếc)

• Vật liệu bộ chia màng nước (Splitter): Bronze (hợp kim đồng và thiếc)

• Vật liệu chốt đầu phun (Pin): Bronze (hợp kim đồng và thiếc)

• Ren kết nối: NPT

• Kích thước ren: 1/2 inch

• Chiều cao tổng thể: 63.5mm

• Loại đầu phun: Quay mọi hướng, phủ dạng hình nón

• Xuất xứ: Tyco/Mỹ

• Tiêu chuẩn và phê duyệt: UL; C-UL; FM

• Kiểm định PCCC Việt Nam: Có

Đầu phun hở Tyco dòng D3 được phân loại theo kích thước lỗ phun như sau:

• NO.16 tương tứng với kích thước lỗ phun 5.16mm với hệ số phun K= 17.3 ((Lít/phút)/bar½)

• NO.18 tương tứng với kích thước lỗ phun 6.35mm với hệ số phun K= 25.9 ((Lít/phút)/bar½)

• NO.21 tương tứng với kích thước lỗ phun 7.14mm với hệ số phun K= 33.1 ((Lít/phút)/bar½)

• NO.24 tương tứng với kích thước lỗ phun 8.33mm với hệ số phun K= 43.2 ((Lít/phút)/bar½)

• NO.28 tương tứng với kích thước lỗ phun 9.53mm với hệ số phun K= 59.0 ((Lít/phút)/bar½)

• NO.32 tương tứng với kích thước lỗ phun 11.13mm với hệ số phun K= 80.6 ((Lít/phút)/bar½)

• NO.34 tương tứng với kích thước lỗ phun 12.7mm với hệ số phun K= 103.7 ((Lít/phút)/bar½)

Đầu phun hở Tyco dòng D3 được phân loại theo góc phun như sau:

• Loại góc phun 65°

• Loại góc phun 80°

• Loại góc phun 95°

• Loại góc phun 110°

• Loại góc phun 125°

• Loại góc phun 140°

• Loại góc phun 160°

• Loại góc phun 180°

Cơ sở thiết kế và chọn Model phù hợp:

• Áp suất khuyến cáo sử dụng theo Tyco là từ 1.4 bar đến 4.1 bar. Áp suất cao hơn 4.1 bar sẽ làm thu hẹp độ bao phủ

• Vị trí đầu phun tối đa so với bề mặt cần được bảo vệ khi áp dụng trong nhà là 3.7m, ngoài trời là 3m và đối với các thiết bị bề mặt cụ thể có chứa dầu là 0.6m

• Khi thiết kế cần đảm bảo các dữ liệu trong thiết kế như độ phủ theo thiết kế, khoảng cách phun xa theo trục, góc phun... đều phải nhỏ hơn dữ liệu tối đa tương ứng với Model đầu phun đã chọn

• Trình tự khi thiết kế cần tính toán lưu lượng cần phun trên mỗi đầu phun, sau đó chọn Model theo hệ số K của đầu phun theo thiết kế, cuối cùng tính toán theo đường đặc tuyến bao phủ của đầu phun tương ứng với góc phun sẽ chọn đó để bố trí vị trí và số lượng đầu phun

• Thiết kế giàn phun sương cần có tính cân bằng về mặt vật lý

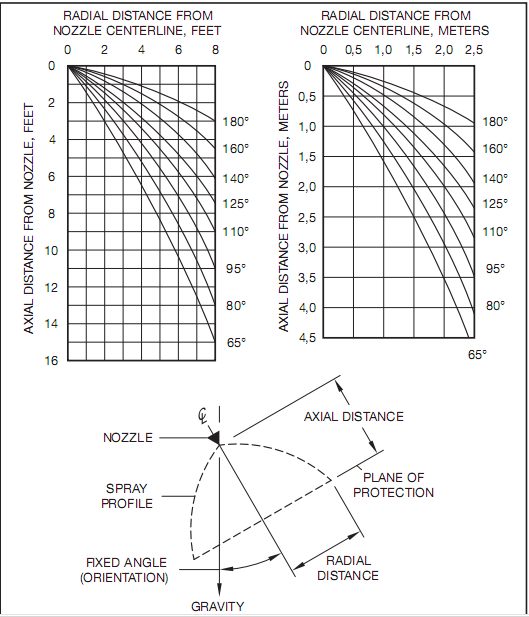

• Tham khảo hình cắt thể hiện khoảng cách phun và diện tích bao phủ tương ứng với 8 loại đầu phun theo góc phun ==> tại đây

• Tải Datasheet ==> tại đây
