• Ống thủy tinh thiết kế đẹp phù hợp cho những nơi yêu cầu sự thẩm mỹ

• Phù hợp cho những nơi lắp đặt trên trần giả không gian kín không nhìn thấy được

• Đa dạng ngưỡng nhiệt độ kích hoạt, phù hợp nhiều môi trường sử dụng theo nhu cầu

• Mỗi ngưỡng nhiệt độ phân biệt màu sắc đầu phun khác nhau

• Sử dụng trong hệ thống đường ống áp lực cao

• Thiết kế bền đẹp, bảo hành suốt 12 tháng theo tiêu chuẩn của Nhà sản xuất

• Được thiết kế theo các tiêu chuẩn uy tín của Quốc tế, chất lượng đảm bảo ổn định

• Hệ số phun lưu lượng lớn, phù hợp cho các ứng dụng thiết kế chữa cháy đám cháy lớn

• Đầu phun có phủ một lớp chống ăn mòn, đảm bảo tuổi thọ lâu hơn

Ghi nhớ chung:

• Không lắp các đầu phun có ống thủy tinh có hiện tượng nứt vỡ hoặc bị lỏng lẻo

• Một số bọt khí có thể xuất hiện trong ống thủy tinh của đầu phun

• Vặn đầu phun với mô men xoắn từ 13.4 Nm đến 26.8 Nm, nếu vượt quá sẽ làm biến dạng hư hỏng rò rỉ đầu phun

• Phải sử dụng loại cờ lê đúng yêu cầu để lắp đầu phun

Lắp đặt:

• Xác định đúng đầu phun Sprinkler theo vị trí lắp đặt, ở đây là đầu phun quay lên TY4151 thì phải đặt đầu phun quay lên đúng vị trí vào ống ren chờ sẵn theo chiều thẳng đứng

• Dùng cao su non bao quanh ren nối của Sprinkler, sau đó dùng tay lắp Sprinkler vào đường ống

• Dùng cờ lê 6 loại W siết chặt đầu phun chữa cháy Sprinkler vào đường ống, tránh dùng lực quá mạnh (chỉ từ 13.4 Nm đến 26.8 Nm). Phải đặt miệng cờ lê vào đúng vị trí mặt phẳng để vặn cờ lê tại đầu phun (Wrench Flats)

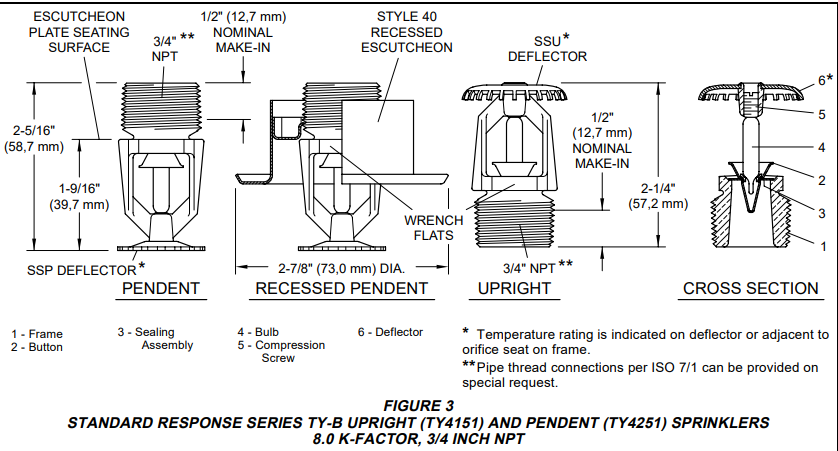

Xem hình chi tiết để lắp đặt:

• Xem hình các kích thước lắp đặt chi tiết ==> tại đây

• Xem hình cờ lê 6 loại W ==> tại đây

• Áp suất làm việc tối đa: 175 psi (12.1 bar)

• Hệ số xả nước trong hệ đo lường SI: K= 115.2  ((Lít/phút)/bar½)

• Hệ số xả nước trong hệ đo lường Anh: K = 8.0 ((Gallon/phút)/Psi½)

• Vật liệu khung thân (Frame): Bronze (hợp kim đồng và thiếc)

• Vật liệu nút chặn (Button): Brass hoặc Copper (Hợp kim đồng và kẽm hoặc đồng nguyên chất)

• Vật liệu phần tử bịt kín (Sealing Assembly): Beryllium Nickel (Nickel phủ nhựa TEFLON)

• Vật liệu ống nhiệt cảm biến (Bulb): Thủy tinh

• Vật liệu vít ép chặt ống cảm biến (Compression Screw): Bronze (hợp kim đồng và thiếc)

• Vật liệu tấm định hướng (Deflector): Copper (đồng nguyên chất)

• Ren kết nối: NPT

• Kích thước ren: 3/4 inch

• Chiều cao đầu phun: 2-1/4 inch (57.2mm)

• Loại đầu phun: Quay lên

• Xuất xứ: Tyco/Anh

• Tiêu chuẩn và phê duyệt: UL; C-UL; FM; Vds; LPCB; NYC

• Kiểm định PCCC Việt Nam: Có

Đầu phun TY4151 có các loại nhiệt độ kích hoạt sau:

• 135°F (57°C)

• 155°F (68°C)

• 175°F (79°C)

• 200°F (93°C)

• 286°F (141°C)

• 360°F (182°C)

Theo bảng 6.2.5.1 tiêu chuẩn NFPA-13 phiên bản 2010 khuyến cáo lựa chọn phù hợp Model để không gây kích hoạt sớm của đầu phun dẫn đến hoạt động không mong muốn:

• Nếu nhiệt độ môi trường xung quanh đầu phun tối đa có thể đạt tới 100°F (38°C) thì chọn đầu phun có nhiệt độ kích hoạt là 135°F (57°C) --> 170°F (77°C)

• Nếu nhiệt độ môi trường xung quanh đầu phun tối đa có thể đạt tới 150°F (66°C) thì chọn đầu phun có nhiệt độ kích hoạt là 175°F (79°C) --> 225°F (107°C)

• Nếu nhiệt độ môi trường xung quanh đầu phun tối đa có thể đạt tới 225°F (107°C) thì chọn đầu phun có nhiệt độ kích hoạt là 250°F (121°C) --> 300°F (149°C)

• Nếu nhiệt độ môi trường xung quanh đầu phun tối đa có thể đạt tới 300°F (149°C) thì chọn đầu phun có nhiệt độ kích hoạt là 325°F (163°C) --> 375°F (191°C)

• Nếu nhiệt độ môi trường xung quanh đầu phun tối đa có thể đạt tới 375°F (191°C) thì chọn đầu phun có nhiệt độ kích hoạt là 400°F (204°C) --> 475°F (246°C)

• Nếu nhiệt độ môi trường xung quanh đầu phun tối đa có thể đạt tới 475°F (246°C) thì chọn đầu phun có nhiệt độ kích hoạt là 500°F (260°C) --> 575°F (302°C)

• Nếu nhiệt độ môi trường xung quanh đầu phun tối đa có thể đạt tới 625°F (329°C) thì chọn đầu phun có nhiệt độ kích hoạt là 650°F (343°C)

• Tải Datasheet ==> tại đây
