• Sản xuất và được chứng nhận theo các tổ chức Quốc tế uy tín

• Có thể mở rộng tối đa lên đến 8 Loop

• Dòng ngõ ra Loop mạnh mẽ lên đến 400mA

• Tích hợp lên đến 4 mạch báo động ngõ ra NAC Class B, 2 mạch nếu dùng Class A

• Tích hợp 3 ngõ vào và 5 ngõ ra Relay có thể lập trình được

• Màn hình cảm ứng kích thước 7 inch đa màu sắc trực quan

• Bổ sung đến 24 bàn phím mềm có thể lập trình thêm tính năng tùy chọn

• Phân quyền sử dụng lên đến 64 tài khoản đăng nhập hệ thống, bảo mật cao

• Sản xuất theo dạng tích hợp mở rộng mô đun rất linh hoạt mở rộng theo nhu cầu

• Khả năng lập trình đến 5000 dòng C&E, 50.000 địa chỉ ngõ vào/ra

• Lập trình mạng giao tiếp dữ liệu giữa các tủ tùy chọn sự kiện, rất linh hoạt

• Cấu hình tủ sử dụng cổng USB thông dụng hoặc dùng ngay USB cắm vào để Load chương trình

• Phần mềm đồ họa mở rộng hoàn toàn mới, ứng dụng giám sát điều khiển hệ thống PCCC trên PC

• Khả năng lên 127 địa chỉ trên 1 Loop, tối đa lên đến 254 địa chỉ riêng biệt nếu tính cho Đế có còi

• Sử dụng dây tiêu chuẩn cho đường Loop mà không nhất thiết phải sử dụng dây xoắn đôi kháng nhiễu

• Lập trình độ nhạy tùy ý cho từng địa chỉ thiết bị riêng biệt

• Tích hợp tính năng xác nhận báo động, giảm báo động giả

• Tích hợp tính năng tự động kiểm tra báo cháy và bù trôi độ bẩn

• Sử dụng phần mềm Loop Explorer 2 hoàn toàn mới, cấu hình lập trình hệ thống dễ dàng

• Tính năng tự động học thiết bị "Autolearn"

• Chế độ cân chỉnh độ nhạy tự động ngày/đêm

• Ngoài ra, các đèn Led hiển thị trạng thái trên mặt tủ nhiều màu sắc phân biệt theo sự kiện, giúp quan sát dễ dàng và trực quan

• Thiết kế đẹp, thẩm mỹ cao, lắp đặt đơn giản

• Nếu mạch Loop đi kiểu Class A:

1. Phía "LOOP x OUT (+, -)" là đường Loop x kết nối đến thiết bị địa chỉ. Terminal + (dương) kết nối chân 1 hoặc 2 của đầu báo địa chỉ hoặc chân S+ của nút nhấn/Module. Terminal - (âm) kết nối chân 5 hoặc 6 của đầu báo địa chỉ hoặc chân SC/S- của nút nhấn/Module

2. Phía "LOOP x IN (+, -)" là đường Loop x hồi tiếp. Terminal + (dương) kết nối chân 1 hoặc 2 của đầu báo địa chỉ hoặc chân S+ của nút nhấn/Module tại vị trí cuối cùng của Loop x. Terminal - (âm) kết nối chân 5 hoặc 6 của đầu báo địa chỉ hoặc chân SC/S- của nút nhấn/Module tại vị trí cuối cùng của Loop x

3. Xem hình chi tiết ==> tại đây

• Nếu mạch Loop đi kiểu Class B:

1. Phía "LOOP x OUT (+, -)" là đường Loop x kết nối đến thiết bị địa chỉ. Terminal + (dương) kết nối chân 1 hoặc 2 của đầu báo địa chỉ hoặc chân S+ của nút nhấn/Module. Terminal - (âm) kết nối chân 5 hoặc 6 của đầu báo địa chỉ hoặc chân SC/S- của nút nhấn/Module

2. Phía "LOOP x IN (+, -)" là đường Loop x hồi tiếp. Terminal + (dương) kết nối đến Terminal "LOOP x OUT (+)". Terminal - (âm) kết nối đến Terminal "LOOP x OUT (-)". Nên sử dụng điện trở 0 Ohm để kết nối

3. Xem hình chi tiết ==> tại đây

• Nếu mạch NAC đi kiểu Class B:

1. Terminal "NAC1; NAC2, NAC3, NAC4 (+,-)" tương ứng với 4 ngõ ra dành cho báo động. Đấu nối tuân thủ cực tính. Terminal + (dương) kết nối đến chân + (dương) của chuông, đèn, còi. Terminal - (âm) kết nối đến chân - (âm) của chuông, đèn, còi

2. Xem hình chi tiết ==> tại đây

• Nếu mạch NAC đi kiểu Class A:

1. Terminal "NAC1; NAC2" tương ứng với 1 ngõ ra dành cho báo động. Đấu nối tuân thủ cực tính. Terminal + (dương) NAC1 kết nối đến chân + (dương) của chuông, đèn, còi. Terminal - (âm) NAC1 kết nối đến chân - (âm) của chuông, đèn, còi. Các thiết bị chuông, đèn coi nối song song nhau đến thiết bị cuối cùng thì chân + (dương) hồi tiếp về Terminal "NAC2(+)", chân - (âm) thì hồi tiếp về Terminal "NAC2(-)"

2. Tương tự, Terminal "NAC3; NAC4" tương ứng với 1 ngõ ra dành cho báo động. Đấu nối tương tự như trên

3. Xem hình chi tiết ==> tại đây

• Đấu nối các ngõ ra cấp nguồn phụ trợ:

1. Terminal "OUT x (+,-)" là 2 chân ngõ ra nguồn phụ x. Terminal + (dương) kết nối vào cực + (dương) của thiết bị cần nguồn phụ. Chân - (âm) kết nối với cực - (âm) của thiết bị cần nguồn phụ

2. Terminal "RTN x (+, -)" là 2 chân hồi tiếp nguồn phụ x (tuân thủ cực tính)

3. Lưu ý, nếu không hồi tiếp thì tại tủ phải link Terminal "OUT x (+)" qua Terminal "RTN x (+)", Terminal "OUT x (-)" qua Terminal "RTN x (-)"

4. Xem hình chi tiết ==> tại đây

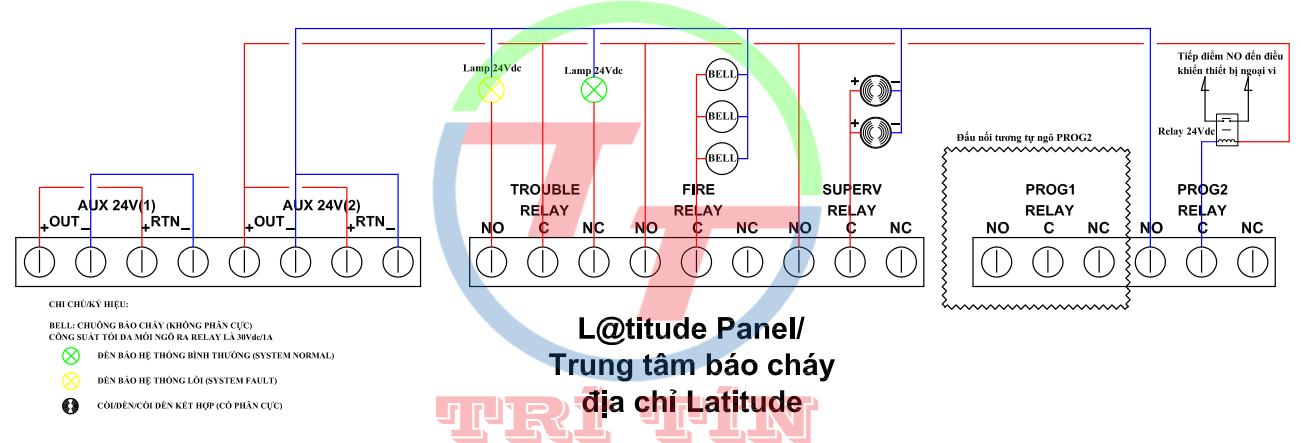

• Đấu nối các ngõ ra Relay:

1. Terminal "TROUBLE RELAY (NO, C, NC)" là 3 chân tiếp điểm của ngõ ra lỗi, kích hoạt khi hệ thống có lỗi bất kì, kết nối đến chuông/còi/đèn/thiết bị ngoại vi...

2. Terminal "SUPERV RELAY (NO, C, NC)" là 3 chân tiếp điểm của ngõ ra giám sát. Kích hoạt khi hệ thống có bất cứ sự kiện giám sát nào, kết nối đến chuông/còi/đèn/thiết bị ngoại vi...

3. Terminal "FIRE RELAY (NO, C, NC)" là 3 chân tiếp điểm ngõ ra báo động cháy. Kích hoạt khi hệ thống có bất cứ sự kiện cháy nào, kết nối đến chuông/còi/đèn/thiết bị ngoại vi...

4. Terminal "PROGx RELAY (NO, C, NC)" là 3 chân tiếp điểm ngõ ra phụ trợ có thể lập trình được. Kích hoạt theo kịch bản được lập trình sẵn, kết nối đến chuông/còi/đèn/thiết bị ngoại vi...

5. Xem hình chi tiết ==> tại đây

• Đấu nối Bus dữ liệu giao tiếp Card I/O:

1. Terminal "RS485 I/O OUT (+, -)" kết nối đến Terminal "COMMS IN (+; -)" trên Card I/O qua chuẩn RS-485 (tuân thủ cực tính)

2. Terminal "RS485 I/O IN(+, -)" bỏ trống, không kết nối

3. Xem hình chi tiết ==> tại đây

• Đấu nối các ngõ vào PROG INPUTS:

1. Terminal "0V, 1, 2, 3" là các ngõ vào kết nối đến thiết bị ngoại vi, giám sát trạng thái của thiết bị bất kì, tín hiệu kích hoạt điện áp mức thấp (dùng chân 0V qua tiếp điểm khô báo trạng thái của thiết bị ngoại vi)

2. Xem hình chi tiết ==> tại đây

• Đấu nối mạng NETWORK (liên kết nhiều tủ thành một hệ thống):

1. Terminal "NETWORK OUT (+,-)" kết nối đến Terminal "NETWORK IN (+, -)" của tủ tiếp theo trong hệ thống (tuân thủ cực tính)

2. Terminal "NETWORK IN (+, -)" kết nối đến Terminal "NETWORK OUT (+, -)" của tủ trước đó trong hệ thống (tuân thủ cực tính)

3. Xem hình chi tiết ==> tại đây

• Đấu nối nguồn và ắc quy:

1. Terminal "BATT (+,-)" ngõ vào kết nối với ắc quy, tuân thủ cực tính nghiêm ngặt. Terminal + (dương) kết nối chân màu đỏ của ắc quy, Terminal - (âm) kết nối chân màu đen của ắc quy

2. Terminal "L, N" kết nối vào nguồn điện xoay chiều 220Vac

3. Terminal "G" kết nối vào hệ thống tiếp địa

4. Xem hình chi tiết ==> tại đây

• Điện áp vào sơ cấp: 240Vac

• Công suất ngõ ra thứ cấp: 24Vdc/5.25A

• Ắc quy sạc tối đa: 60A/h

• Ắc quy tối đa có thể đặt vào vỏ tủ: 40A/h

• Kích thước (Rộng x Cao x Sâu): 420mm x 590mm x 203mm

• Màu sắc: Sơn Epoxy tĩnh điền màu đỏ

• Vật liệu: Vỏ tủ thép dày 1.5mm

• Hiển thị: 800 x 480 LCD cảm ứng đầy đủ màu sắc có tính năng cân chỉnh độ sáng

• Số Zone tối đa trên hệ thống: 2.000

• Số dòng C&E tối đa: 5.000

• Nhóm đối tượng lập trình tối đa: 5.000

• Bộ nhớ lưu trữ sự kiện: 10.000

• Mở rộng tối đa: 8 Loop

• Dòng ngõ ra trên mỗi Loop tối đa: 400mA

• Số lượng ngõ ra nguồn phụ trợ 24Vdc: 2

• Công suất mỗi ngõ ra nguồn phụ trợ: 900mA

• Số lượng ngõ ra báo động NAC: 4 ngõ với Class B, 2 ngõ với Class A

• Công suất mỗi ngõ ra báo động NAC: 2.5A

• Đặc tính ngõ ra báo động NAC: Nhiều tone lựa chọn

• Số lượng ngõ ra Relay có thể lập trình được: 5

• Công suất ngõ ra Relay: 30Vdc/1A

• Số lượng ngõ vào có thể lập trình được: 3

• Cổng máy in: Có

• Chuẩn giao tiếp với máy in: RS-232

• Cổng giao tiếp máy tính lập trình: Có

• Chuẩn giao tiếp với máy tính: USB, TCP/IP

• Màu sắc Led báo: 3 màu (xanh, đỏ, vàng)

• Xuất xứ: Hochiki/Anh

• Tiêu chuẩn & phê duyệt: UL; FM; CSFM

• Kiểm định PCCC Việt Nam: Có

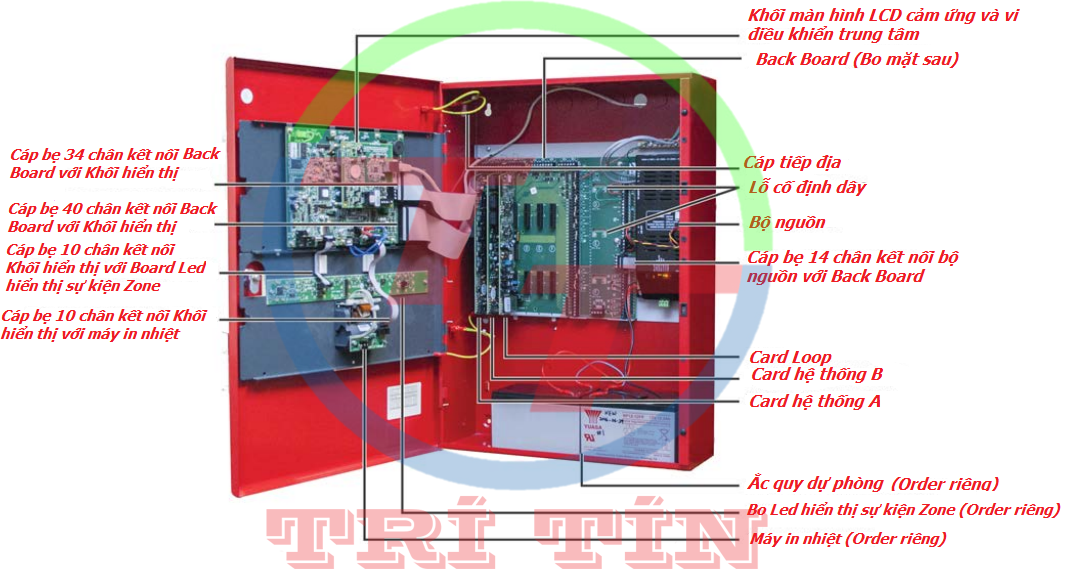

Trung tâm báo cháy địa chỉ Hochiki L@titude LA30xH mặc định sẽ gồm những thành phần sau:

• Bộ nguồn 5.25A hoặc 10.25A

• Back Board phía sau sẵn 4 khe cắm mở rộng tùy theo nhu cầu, 2 khe cắm mặc định hệ thống

• Khối hiển thị màn hình LCD kèm bộ vi xử lý trung tâm

• Vỏ tủ màu đỏ

• Card hệ thống A

• Card hệ thống B

• Và 01 Card Loop (mỗi Card chứa 2 Loop)

• Xem chi tiết các thành phần tủ L@titude LA30xH ==> tại đây

Các Model kèm theo khi mở rộng theo nhu cầu cho Trung tâm báo cháy L@titude LA30xH gồm:

• S723-HA: Là Card mở rộng mạng (Network Card) kết nối nhiều tủ thành một hệ thống

• S791-HA: Là Card mở rộng 8 ngõ ra rờ le

• S788-HA: Là Card Media Gateway để sử dụng giao tiếp với máy tính dùng phần mềm đồ họa hoặc kết nối truyền dữ liệu đến các hệ thống khác như BMS, SCADA...

• S758-HA: Là Card mở rộng Loop. Mỗi Card chứa 2 Loop

Cách chọn Model theo yêu cầu như sau:

• Lưu ý: Nếu sử dụng Trung tâm có nhu cầu lớn hơn 4 Loop phải sử dụng bộ nguồn 10.25A, chỉ có tối đa 4 khe cắm cho nhu cầu mở rộng

• Trung tâm báo cháy 2 Loop sử dụng nguồn 5.25A: LA302H1-10 (có thể mở rộng thêm Loop hoặc tính năng khác)

• Trung tâm báo cháy 2 Loop sử dụng nguồn 10.25A: LA303H1-10 (có thể mở rộng thêm Loop hoặc tính năng khác)

• Trung tâm báo cháy 4 Loop sử dụng nguồn 5.25A: LA302H2-10 (không thể mở rộng thêm Loop cũng như các tính năng khác)

• Trung tâm báo cháy 4 Loop sử dụng nguồn 10.25A: LA303H2-10 (có thể mở rộng thêm Loop cũng như tính năng khác)

• Trung tâm báo cháy 6 Loop: LA303H3-10 (có thể mở rộng thêm Loop hoặc tính năng khác)

• Trung tâm báo cháy 8 Loop: LA303H4-10 (không thể mở rộng thêm Loop cũng như các tính năng khác)

• Tải Datasheet ==> tại đây
