• Đầu phun có tích hợp lưới lọc bên trong, phun nước có định hướng phù hợp cho hệ thống chữa cháy cố định

• Đầu phun đa dạng về vật liệu, có loại đồng và thép không gỉ tương thích với nhiều môi trường sử dụng

• Đa dạng nhiều Model tương ứng với nhiều kích thước lỗ phun, hình dạng nước phun khác nhau nhưng dễ dàng xác định trước, thuận tiện cho công tác thiết kế

• Trước khi nước phun ra được qua bộ phận có chức năng xoáy nước (Swirl Plate) bên trong đầu phun, tạo góc phun phủ hình nón bao phủ rộng khắp bề mặt đối tượng chữa cháy

• Sử dụng trong hệ thống đường ống áp lực cao

• Đầu phun có tác dụng làm mát bề mặt đối tượng chữa cháy làm giảm khả năng cháy lại sau khi dập tắt đám cháy

• Đầu phun thích hợp cho những ứng dụng tạo màng ngăn cháy

• Thiết kế bền đẹp, bảo hành suốt 12 tháng theo tiêu chuẩn của Nhà sản xuất

• Được thiết kế theo các tiêu chuẩn uy tín của Quốc tế, chất lượng đảm bảo ổn định

Ghi nhớ chung:

• Không lắp các đầu phun có dấu hiệu bị hư hỏng vật lý bên ngoài

• Đối với đầu phun sương hở Model HV-14/HV-17/HV-26/HV-37/HV-45 vặn với mô men xoắn từ 26.8 Nm đến 40.2 Nm, nếu vượt quá sẽ làm biến dạng hư hỏng rò rỉ đầu phun

• Đối với đầu phun sương hở Model HV-60 vặn với mô men xoắn từ 40.2 Nm đến 53.6 Nm, nếu vượt quá sẽ làm biến dạng hư hỏng rò rỉ đầu phun

• Phải sử dụng loại cờ lê đúng yêu cầu để lắp đầu phun

Lắp đặt:

• Dùng cao su non bao quanh ren nối của đầu phun HV, sau đó dùng tay vặn nhẹ đầu phun vào khớp nối ren của đường ống

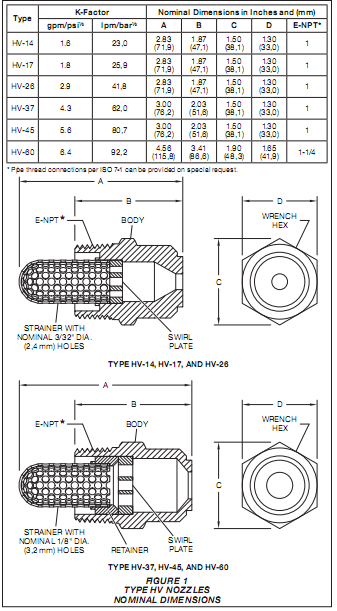

• Sử dụng mỏ lết điều chỉnh khớp với kích thước lục giác tại thân của đầu phun (Body) và siết chặt đầu phun vào khớp nối. Xem hình chi tiết ==> tại đây

• Áp suất làm việc tối đa: 175 psi (12.1 bar)

• Áp suất làm việc theo khuyến cáo:  30 psi - 80 psi (2.1 bar - 5.5 bar)

• Vật liệu thân (Body): Brass (hợp kim đồng và kẽm)

• Vật liệu tấm chức năng xoáy nước (Swirl Plate): Brass (hợp kim đồng và kẽm)

• Vật liệu lưới lọc (Strainer): Brass (hợp kim đồng và kẽm) hoặc Copper (đồng nguyên chất)

• Ren kết nối: NPT

• Kích thước ren: 1 inch (đối với Model HV-14/HV-17/HV-26/HV-37/HV-45); 1-1/4 inch (đối với Model HV-60)

• Chiều cao tổng thể HV-14/HV-17/HV-26: 71.9mm

• Chiều cao tổng thể HV-37/HV-45: 76.2mm

• Chiều cao tổng thể HV-60: 115.8mm

• Chiều rộng tổng thể HV-14/HV-17/HV-26/HV-37/HV-45: 38.1mm

• Chiều rộng tổng thể HV-60: 48.3mm

• Loại đầu phun: Quay mọi hướng, phủ dạng hình nón

• Xuất xứ: Tyco/Anh

• Tiêu chuẩn và phê duyệt: UL; C-UL; FM

• Kiểm định PCCC Việt Nam: Có

Đầu phun hở Tyco dòng HV có những Model tương ứng với các thông số chính sau:

• HV-14 tương ứng với hệ số phun K = 23 ((Lít/phút)/bar½); góc phủ 120°

• HV-17 tương ứng với hệ số phun K = 25.9 ((Lít/phút)/bar½); góc phủ 60°

• HV-26 tương ứng với hệ số phun K = 41.8 ((Lít/phút)/bar½); góc phủ 110°

• HV-37 tương ứng với hệ số phun K = 62 ((Lít/phút)/bar½); góc phủ 70°

• HV-45 tương ứng với hệ số phun K = 80.7 ((Lít/phút)/bar½); góc phủ 90°

• HV-60 tương ứng với hệ số phun K = 92.2 ((Lít/phút)/bar½); góc phủ 80°

Cơ sở thiết kế và chọn Model phù hợp:

• Áp suất tối thiểu cần là 2.1 bar, thích hợp cho hầu hết các ứng dụng là 3.4 bar và tối đa áp suất khuyến cáo là 5.5 bar

• Áp dụng hệ thống phun sương hở với đầu phun HV những nơi nên chỉ có tốc độ gió tối đa 24 km/h

• Khi thiết kế cần đảm bảo các dữ liệu trong thiết kế như độ phủ theo thiết kế, khoảng cách phun xa theo trục, góc phun... đều phải nhỏ hơn dữ liệu tối đa tương ứng với Model đầu phun đã chọn

• Trình tự khi thiết kế cần tính toán lưu lượng cần phun trên mỗi đầu phun, sau đó chọn Model theo hệ số K của đầu phun theo thiết kế, cuối cùng tính toán theo đường đặc tuyến bao phủ của đầu phun đó để bố trí vị trí và số lượng đầu phun

• Thiết kế giàn phun sương cần có tính cân bằng về mặt vật lý

• Tải Datasheet ==> tại đây
