• Cho giải pháp hoàn hảo về thẩm mỹ cho trần nhà thạch cao và la phông

• Đa dạng Model tương ứng với nhiều mức độ điều chỉnh tịnh tiến cho chọn lựa tùy thuộc vào nhu cầu

• Thiết kế bền đẹp, bảo hành suốt 12 tháng theo tiêu chuẩn của Nhà sản xuất

• Được thiết kế sử dụng kết hợp theo từng loại đầu phun cụ thể theo các tiêu chuẩn uy tín của Quốc tế, chất lượng đảm bảo ổn định

• Nắp chụp làm bằng vật liệu bền đẹp, có mạ lớp chống ăn mòn tăng tuổi thọ

• Có thể sử dụng kết hợp với mũ bảo vệ đầu phun (Protective Paint Cap) khi trần nhà chưa kịp hoàn thiện

Ghi nhớ chung:

• Thông tin lắp đặt của từng nắp chụp cụ thể được miêu tả trong tài liệu của từng đầu phun cụ thể

• Không cố gắng điều chỉnh nắp chụp ngoài phạm vi khuyến cáo của nó hoặc vặn đầu phun quá chặt để bù đắp sự thiếu hụt

• Phải sử dụng loại cờ lê đúng yêu cầu để lắp đầu phun

Lắp đặt cho đầu phun có nắp chụp:

• Lắp nắp chụp (chén trong) vào ren đầu phun Sprinkler, dùng cao su non bao quanh ren nối của Sprinkler, sau đó dùng tay gắn Sprinkler kèm nắp chụp vào đường ống

• Sử dụng cờ lê theo đúng yêu cầu để siết chặt đầu phun vào đường ống, tránh dùng lực quá mạnh. Phải đặt miệng cờ lê (Wrench Recess) vào đúng vị trí mặt phẳng để vặn cờ lê tại đầu phun (Wrench Flats)

• Trượt (đẩy) nắp chụp (chén ngoài) cho đến khi mép nắp chụp (Flange) sát trần nhà

Xem hình chi tiết để lắp đặt:

• Xem hình các kích thước lắp đặt chi tiết Style10 ==> tại đây

• Xem hình các kích thước lắp đặt chi tiết Style15 ==> tại đây

• Xem hình các kích thước lắp đặt chi tiết Style20 ==> tại đây

• Xem hình các kích thước lắp đặt chi tiết Style30 ==> tại đây

• Xem hình các kích thước lắp đặt chi tiết Style40 ==> tại đây

• Xem hình các kích thước lắp đặt chi tiết Style50 ==> tại đây

• Vật liệu: Brass (hợp kim đồng và kẽm) hoặc thép không gỉ

• Ren kết nối: NPT

• Kích thước ren: 1/2 inch hoặc 3/4 inch

• Kích thước Style10: D73mm x H28.6mm

• Kích thước Style15: D73mm x H25.4mm

• Kích thước Style20: D73mm x H20.6mm

• Kích thước Style30: D73mm x H20.6mm

• Kích thước Style40: D73mm x H28.6mm

• Kích thước Style50: D73mm x H20.6mm

• Loại đầu phun áp dụng: Quay xuống & Quay ngang

• Xuất xứ: Tyco/Trung Quốc

• Tiêu chuẩn và phê duyệt: Theo đầu phun cụ thể

Nắp chụp đầu phun Sprinkler Tyco có các loại sau:

• Style10 (Nắp chụp đôi sử dụng với đầu phun có ren 1/2 inch và có điều chỉnh tịnh tiến tối đa 19.1mm)

• Style15 (Nắp chụp đôi sử dụng với đầu phun có ren 1/2 inch và có điều chỉnh tịnh tiến tối đa 15.9mm)

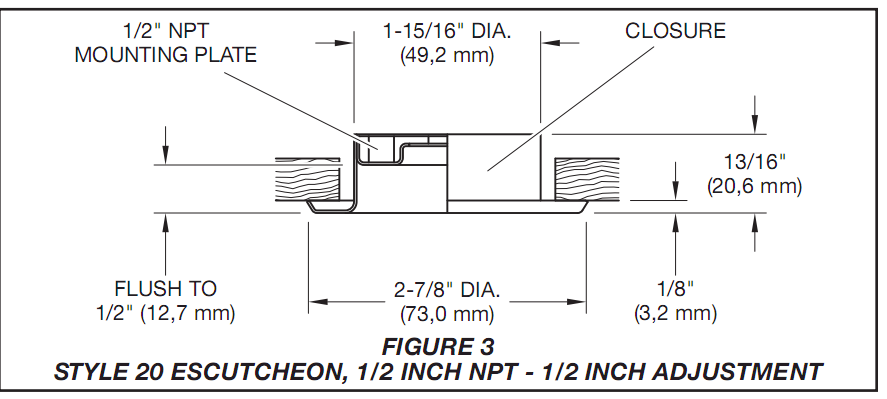

• Style20 (Nắp chụp đôi sử dụng với đầu phun có ren 1/2 inch và có điều chỉnh tịnh tiến tối đa 12.7mm)

• Style30 (Nắp chụp đôi sử dụng với đầu phun có ren 3/4 inch và có điều chỉnh tịnh tiến tối đa 12.7mm)

• Style40 (Nắp chụp đôi sử dụng với đầu phun có ren 3/4 inch và có điều chỉnh tịnh tiến tối đa 19.1mm)

• Style50 (Nắp chụp đôi sử dụng với đầu phun có ren 1/2 inch và có điều chỉnh tịnh tiến tối đa 9.5mm)

Theo khuyến cáo của Tyco:

• Lựa chọn nắp chụp phù hợp cho từng loại đầu phun cụ thể theo tài liệu hướng dẫn của Tyco đối với đầu phun tương ứng

• Tải Datasheet ==> tại đây
