Kích hoạt báo động bằng cách nhấn, Reset bằng công cụ đặc biệt kèm theo

Đấu nối dây dạng cắm

Led hiển thị trạng thái rõ ràng

Thiết bị được bán kèm đế

Terminal I+ kết nối vào đường Zone + (dương) của Trung tâm báo cháy thường

Terminal I- kết nối vào đường Zone - (âm) của Trung tâm báo cháy thường

Terminal O+ kết nối vào đường Zone + (dương) với thiết bị tiếp theo

Terminal O- kết nối vào đường Zone - (âm) với thiết bị tiếp theo

Tiết diện cáp khuyến cáo nhỏ nhất 1mm²

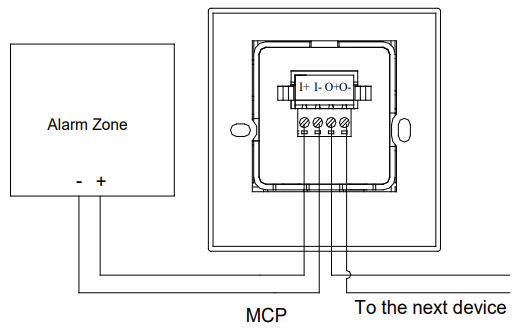

Xem hình đấu nối chi tiết ==> tại đây

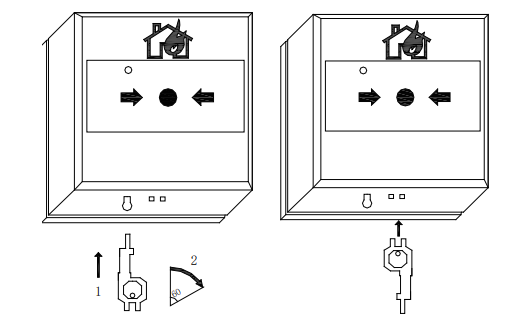

Xem hình Reset và cách mở nút nhấn chi tiết ==> tại đây

Điện áp hoạt động: 12Vdc ~ 28Vdc

Dòng tiêu thụ ở trạng thái tĩnh: Không tiêu thụ

Dòng tiêu thụ ở trạng thái báo động: ≤ 30mA ứng với trở cuối tuyến R=470Ω; W=1/2W

Led hiển thị: Màu đỏ sáng liên tục khi báo động

Dây kết nối: 2 dây Zone (phân biệt cực tính)

Nhiệt độ môi trường sử dụng: -10°C ~ 50°C

Độ ẩm tương đối: ≤ 95% không ngưng tụ

Vật liệu vỏ: Nhựa ABS

Cấp độ bảo vệ: IP43

Kích thước (Dài x Rộng x Cao): 87.1mm×87.1mm×58mm

Khoảng cách lỗ cố định của đế: 60mm

Khối lượng: 160g (gồm box)

Xuất xứ: GST/China

Tiêu chuẩn & phê duyệt: EN54-11; LPCB; CE

Kiểm định PCCC Việt Nam: Có

Tải Datasheet ==> tại đây
