Địa chỉ lưu vào bộ nhớ ROM, có thể thay đổi dễ dàng sử dụng bộ lập trình P-9910B

Có thể lựa chọn giám sát trạng thái của tiếp điểm thường đóng hoặc thưởng hở sử dụng bộ lập trình P-9910B nếu sử dụng tính năng giám sát ngõ vào

Có thể lựa chọn ngõ vào loại có giám sát hoặc không giám sát đường dây

Tích hợp vi xử lý thông minh, gửi trạng thái nhanh chóng kịp thời

Áp dụng phương thức lấy mẫu và chuyển đổi giá trị analog sang số có độ chính xác cao, giảm báo động sai cho ngõ vào

Có thể lắp đặt trên thanh ray trên tủ hoặc gắn tường linh hoạt

Ngỏ ra điều khiển kích hoạt đóng Relay khi có lệnh của Trung tâm báo cháy và Led báo hiệu sẽ sáng liên tục

Led trạng thái đa cực nhiều màu dễ dàng quan sát trạng thái hoạt động của module

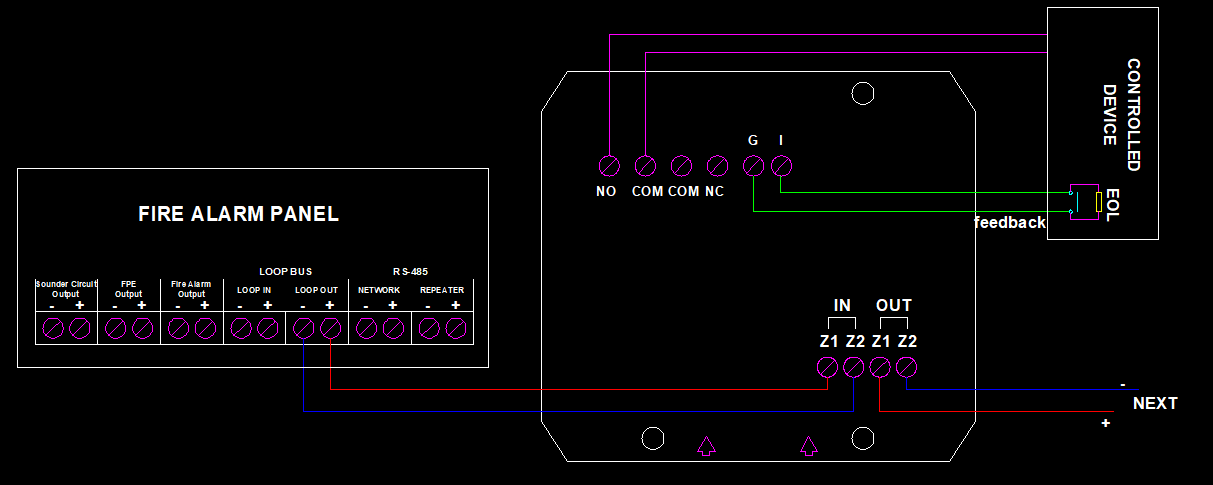

Terminal Z1 & Z2 của phía IN kết nối vào đường Loop của Trung tâm báo cháy địa chỉ (không phân biệt cực tính)

Terminal Z1 & Z2 của phía OUT kết nối vào đường Loop của thiết bị địa chỉ tiếp theo (không phân biệt cực tính)

Terminal I & G kết nối vào tiếp điểm của thiết bị ngoại vi (không phân biệt cực tính)

Terminal COM là chân chung của Relay ngõ ra kết nối với thiết bị ngoại vi

Terminal NO là chân thường hở của Relay ngõ ra kết nối với thiết bị ngoại vi

Terminal NC là chân thường đóng của Relay ngõ ra kết nối với thiết bị ngoại vi

Tiết diện cáp khuyến cáo nhỏ nhất 1mm²

Xem hình đấu nối chi tiết ==> tại đây

Điện áp hoạt động: 16Vdc ~ 28Vdc

Dòng tiêu thụ ở trạng thái tĩnh: ≤ 0.26mA

Dòng tiêu thụ ở trạng thái kích hoạt: ≤ 0.7mA

Công suất tiếp điểm ngõ ra Relay: 2A tại 30Vdc

Lập trình địa chỉ: Sử dụng bộ lập trình địa chỉ P-9910B lưu vào ROM thiết bị

Dải địa chỉ có thể thiết lập: Có 2 lựa chọn do nhà sản xuất thiết lập. Địa chỉ 1 ~ 242 nếu lựa chọn cả ngõ vào và ngõ ra chiếm 1 địa chỉ (sử dụng cho trường hợp điều khiển có hồi tiếp). Nếu sử dụng ngõ vào và ngõ ra riêng biệt thì địa chỉ ngõ vào từ 1 ~ 241, địa chỉ ngõ ra tự động tăng lên 1 đơn vị so với địa chỉ ngõ vào (sử dụng tương đường với 1 module điều khiển và 1 module giám sát độc lập nhau)

Led đỏ ngõ vào: Sáng liên tục khi ngõ vào kích hoạt, chớp 1 giây 1 lần khi ngõ vào có lỗi, chớp vài giây 1 lần trong mọi trường hợp khác

Led đỏ ngõ ra: Sáng liên tục khi ngõ ra kích hoạt, chớp 1 giây 1 lần hiển thị ngõ ra đang bị lỗi, tắt đối với mọi trường hợp khác

Kích thước thanh ray gắn: 35mm

Sử dụng: Trong nhà

Nhiệt độ môi trường sử dụng: -10°C ~ 50°C

Độ ẩm tương đối: ≤ 95% không ngưng tụ

Vật liệu vỏ: Nhựa ABS

Màu: Trắng

Cấp độ bảo vệ: IP30

Kích thước (Dài x Rộng x Cao): 85.3mm × 78mm × 33mm

Khối lượng: 66.5g

Xuất xứ: GST/China

Tiêu chuẩn & phê duyệt: EN54-18; LPCB; CE
