Mô tả

Đầu báo khói dạng tia chiếu hay còn gọi là đầu báo Beam I-9105R hoạt động dựa trên nguyên tắc phát và thu hồng ngoại. Beam I-9105R phát chùm tia hồng ngoài qua một khoảng cách môi trường cần giám sát hạt khói và nhận chùm tia thông qua cơ chế gương phản xạ. I-9105R được sản xuất để sử dụng với hệ thống báo cháy địa chỉ GST thông qua giao tiếp số trực tiếp ngay trên đường tín hiệu Loop, hoặc cũng có thể kết nối với hệ thống báo cháy thường của bất kì thương hiệu nào khác trên thị trường thông qua tiếp điểm khô. I-9105R tích hợp bộ vi xử lý thông minh riêng biệt có thể phân tích và nhận xét trạng thái cháy mạnh mẽ. Beam có thể tự cân chỉnh bù trôi dựa vào các yếu tố thực tế của môi trường. Ngoài ra, nhờ có vi xử lý thông mà mà I-9105R có tính tự động hóa cao vì có thể tự quyết định xác lập trạng thái cháy của chính nó sau đó gửi tín hiệu đến Trung tâm báo cháy. I-9105R thích hợp với các tòa nhà với không gian và chiều cao lớn như nhà kho, thư viện, rạp chiếu phim, trung tâm giải trí, trung tâm mua sắm, khách sạn, nhà hàng, nhà tù...

Tính năng

Vùng giám sát rộng từ 8m đến 100m
Bộ phát và thu tín hiệu hồng ngoại được tích hợp ngay trên 1 đơn vị duy nhất, sử dụng cơ chế phản xạ dạng gương nên rất đơn giản dễ dàng trong lắp đặt
Cân chỉnh chùm tia chiếu dễ dàng thông qua tín hiệu cường độ Led báo
Tích hợp bộ vi xử lý thông minh riêng biệt, tự động phân tích đánh giá mạnh mẽ, tự động hóa
Có thể sử dụng với cả hệ thống báo cháy thông thường của bất cứ thương hiệu nào khác trên thị trường
Tự chẩn đoán theo dõi tình trạng hư hỏng bên trong
Tự động bù trôi độ bẩn do môi trường
Địa chỉ được thiết lập bằng tín hiệu điện, ghi vào bộ nhớ ROM, không mất dữ liệu sau khi mất điện
Thiết lập nhiều độ nhạy tùy ý cho phép ứng dụng môi trường sử dụng rộng rãi
Gương phản xạ có thể lắp ghép dễ dàng từ 1 đến 4 miếng, tùy theo khoảng cách lắp đặt giữa bộ điều khiển và gương
Các đèn Led tích hợp quan sát trạng thái Beam khi hoạt động
Sử dụng công nghệ chip dán
Thiết kế đẹp
Được sản xuất theo các tiêu chuẩn PCCC uy tín của Quốc tế

Lắp đặt

Terminal "D1, D2" là đường nguồn vào nuôi Beam, kết nối vào bộ nguồn phụ 24Vdc
Terminal "Z1, Z2" là đường tín hiệu Loop, kết nối đến đường tín hiệu Loop của Trung tâm báo cháy hoặc thiết bị địa chỉ trước đó
Terminal "K11, K12" là tín hiệu ngõ ra báo cháy dạng tiếp điểm khô trạng thái thường hở (NO). Kết nối đến đường tín hiệu Zone của Trung tâm báo cháy thường hoặc điều khiển thiết bị ngoại vi...
Terminal "K21, K22" là tín hiệu ngõ ra báo lỗi dạng tiếp điểm khô trạng thái thường đóng (NC). Kết nối kết hợp với đường tín hiệu Zone của Trung tâm báo cháy thường để giám sát trạng thái Beam hoặc điều khiển báo hiệu ra thiết bị ngoại vi...
Tiết diện cáp nhỏ nhất khuyến cáo 1mm²

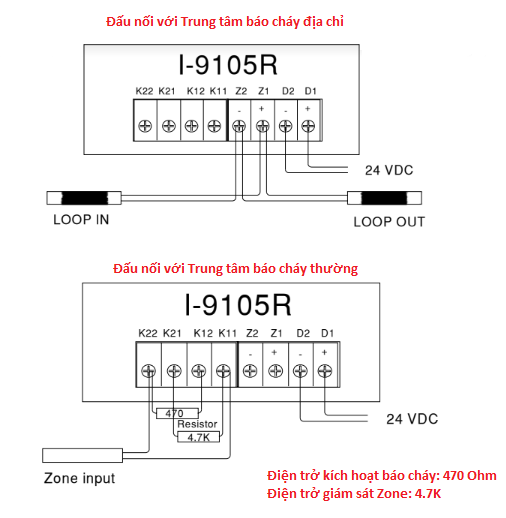

Xem hình đấu nối I-9105R chi tiết ==> tại đây

Thông số kỹ thuật

Điện áp danh định cấp vào đường Loop: 24Vdc
Điện áp cấp vào đường nguồn phụ: 24Vdc (±10%)
Dòng tiêu thụ trạng thái tĩnh: 12mA
Dòng tiêu thụ trạng thái báo động: 22mA
Độ dài tia chiếu: 8m ~ 100m
Độ rộng có thể giám sát tối đa: 14m
Diện tích giám sát tối đa: 1400m2
Độ nhạy: 2 cấp độ
Nhiệt độ hoạt động: -10°C ~ 50°C
Độ ẩm tương đối: 95%
Môi trường sử dụng: Trong nhà
Vật liệu: Nhựa ABS
Màu sắc: Xám
Khối lượng: 1.3kg
Kích thước: 206mm x 95mm x 95mm
Xuất xứ: GST/China
Tiêu chuẩn & phê duyệt: EN54-12; CE; LPCB
Kiểm định PCCC Việt Nam: Có

Tải về

Tải Datasheet ==> tại đây
