Trung tâm báo cháy AH-00212 có chức năng tích lũy các tín hiệu phân tích và xác lập trạng thái "Accumulation"  nên giảm thiểu báo động sai do xung áp hay tín hiệu bất thường bất kì

Mỗi Zone có 2 Led hiển thị riêng biệt là báo cháy và lỗi mất kết nối. Phân biệt dễ dàng

Chức năng test Zone sử dụng công tắc chuyển đổi trạng thái Logic khắc phục nhược điểm của công tắc vặn truyền thống có thể sai số do bụi bẩn hoặc sử dụng không đúng cách, test từng Zone đơn lẻ riêng biệt rất dễ dàng

Các nhãn Zone có thể thay đổi vị trí dễ dàng mà không làm ảnh hưởng đến hình ảnh bên ngoài tủ

Đèn hiển thị nguồn ắc quy, nguồn AC rõ ràng

Chức năng "Auto Reset" tương ứng như chức năng chốt trạng thái của Zone. Sử dụng linh hoạt khi có nhu cầu không cần chốt trạng thái báo cháy

Lựa chọn vô hiệu hay sử dụng các ngỏ ra tùy ý theo nhu cầu của người dùng cuối

Có phím test nguồn ắc quy dự phòng sẵn ngay trên mặt tủ

Đèn hiển thị trạng thái điện áp vào rõ ràng

Tính năng và lắp đặt đơn giản, dễ sử dụng

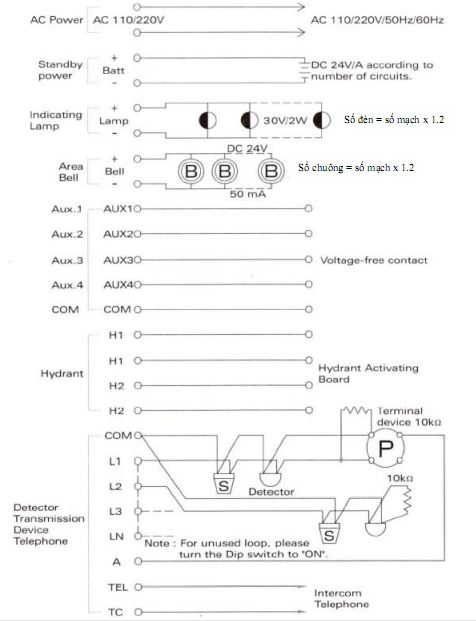

Terminal COM kết hợp với Terminal L1 --> L10 là đường Zone 1 --> Zone 10. Kết nối đến thiết bị báo cháy thường. Dây Lx là dây Zone + (dương), dây COM là dây Zone - (âm)

Terminal E1 --> E10 kết hợp với Terminal COM xuất nguồn 24Vdc khi có báo động cháy của Zone 1 --> Zone 10 tương ứng. Kết nối đến điều khiển thiết bị ngoại vi khi có nhu cầu

Terminal AUX.1 --> AUX.4 kết hợp với Terminal COM dùng giám sát thiết bị ngoại vi (tiếp điểm khô)

Terminal A, TC, TEL kết nối đến nút nhấn báo cháy (nếu sử dụng tính năng điện thoại)

Terminal " H1 & H1" là 2 chân ngõ ra tiếp điểm khô kết nối liên động đến thiết bị ngoại vi, thông mạch nhau khi báo động cháy

Terminal " H2 & H2" là 2 chân ngõ ra tiếp điểm khô kết nối liên động đến thiết bị ngoại vi, thông mạch nhau khi báo động cháy

Terminal "LOAD (+,-)" là 2 chân ngõ ra nguồn phụ 24Vdc kết nối đến thiết bị cần nguồn nuôi riêng như Beam, đầu báo 4 dây...

Terminal "BELL 1(+,-)" & "BELL 2(+,-)" là 2 ngõ ra kết nối chuông báo cháy, xuất 24Vdc dạng liên tục khi có báo động cháy

Terminal "LAMP (+,-)" là 2 chân ngõ ra đèn báo, xuất 24Vdc dạng xung khi có báo động cháy

Terminal "BATT(+,-)" ngõ vào kết nối với ắc quy, tuân thủ cực tính nghiêm ngặt. Chân + (dương) kết nối chân màu đỏ của ắc quy, chân - (âm) kết nối chân màu đen của ắc quy. Ắc quy được cấp kèm Trung tâm

Terminal "AC IN ~" kết nối vào nguồn điện xoay chiều 220Vac

Terminal "GND" kết nối vào hệ thống tiếp địa

Xem chi tiết lắp đặt hệ thống báo cháy thường Horing AH-00212 ==> tại đây

Nguồn cấp: 220Vac/50Hz

Phạm vi điện áp nguồn cấp vào chấp nhận: +- 20%

Ắc quy dự phòng đi kèm: 24Vdc-1.2A/h

Số Zones: Từ 1 --> 10

Số thiết bị thường trên mỗi zone: 30

Điện áp ngõ sạc: 26Vdc

Dòng điện sạc: 100mA ~ 400mA

Dòng điện ra tối đa: 1A

Điện trở cuối tuyến khuyến cáo: 10kΩ

Trở kháng tối đa: 50Ω

Tuổi thọ công tắc trên mặt tủ: 500.000 lần

Vật liệu: Thép dày 1.2mm

Màu: Trắng

Kích thước: 350mm(Cao) x 285mm(Rộng) x 105mm(Sâu)

Xuất xứ: Horing/Đài Loan

Tiêu chuẩn & phê duyệt: CE

Kiểm định PCCC Việt Nam: Có

Trung tâm báo cháy 4 Zone: AH-00212-4L

Trung tâm báo cháy 5 Zone: AH-00212-5L

Trung tâm báo cháy 6 Zone: AH-00212-6L

Trung tâm báo cháy 8 Zone: AH-00212-8L

Trung tâm báo cháy 10 Zone: AH-00212-10L

Tải Datasheet ==> tại đây
