Màn hình LED hiển thị Zone trên tủ lên đến 30 Zone. Mỗi Zone đều hiển thị màu riêng biệt theo trạng thái như lỗi, cháy, vô hiệu hóa

LED Zone có thể gắn nhãn tùy ý phù hợp theo từng khu của công trình

Mỗi Loop tối đa lên đến 235 địa chỉ cho đầu báo và Module

Mở rộng tối đa lên đến 2 Loop nâng tổng số địa chỉ lên đến 477 địa chỉ thiết bị

Màn hình LCD hiển thị lớn với tổng số ký tự lên đến 8 dòng và 18 ký tự mỗi dòng

Màn hình LED trạng thái quan trọng lên 15 Led

Bộ nhớ không bị mất sau khi mất điện, đảm bảo lưu trữ dữ liệu lập trình an toàn ngay khi có sự cố xảy ra

Dải điện áp hoạt động rộng

Công suất các ngõ ra báo động tương đối lớn

Giao diện giao tiếp với máy tính qua RS-232 đơn giản dễ sử dụng

Có thể kết nối mạng nhiều trung tâm tạo thành một hệ thống lớn thông qua CAN BUS hoặc RS-485

Thiết kế gọn nhẹ và thẩm mỹ

Được sản xuất theo các tiêu chuẩn PCCC uy tín của Quốc tế

Terminal "RS-485 (A, B)" là đường kết nối với hiển thị phụ GST-852RP (tuân thủ nhãn)

Terminal "LOOP 1 OUT (+, -)" là đường tín hiệu Loop 1. Kết nối đến thiết bị địa chỉ trên Loop 1

Terminal "LOOP 1 IN (+, -)" là đường tín hiệu Loop 1 hồi tiếp về. Kết nối đến thiết bị địa chỉ cuối cùng trên Loop 1

Terminal "LOOP 2 OUT (+, -)" là đường tín hiệu Loop 2. Kết nối đến thiết bị địa chỉ trên Loop 2

Terminal "LOOP 2 IN (+, -)" là đường tín hiệu Loop 2 hồi tiếp về. Kết nối đến thiết bị địa chỉ cuối cùng trên Loop 2

Terminal "Alarm Output (+, -)" kết nối đến thiết bị báo động ngõ ra hoặc thiết bị ngoại vi (tuân thủ cực tính)

Terminal "F.P.E Output (+,-)" là ngõ ra kết nối đến Trung tâm PCCC chuyên dụng hoặc Trung tâm kỹ sư chuyên nghiệp PCCC. Thông thường kết nối đến bộ quay số điện thoại hoặc gửi tín hiệu đến Trung tâm điều khiển chủ quản, hoặc cũng có thể kết nối đến thiết bị báo động thông thường khác (tuân thủ cực tính). Kích hoạt khi hệ thống có cháy bất kì hoặc theo lập trình của người lập trình. Ngõ ra này không thể cài đặt trễ (Delay)

Terminal "Sounder Circuit Ouput (+,-)" kết nối đến thiết bị báo động ngõ ra hoặc thiết bị ngoại vi (tuân thủ cực tính). Kích hoạt khi hệ thống có cháy bất kì hoặc theo lập trình của người lập trình. Ngõ ra này có thể cấu hình trễ (Delay)

Terminal "Fault Ouput (NO, COM, NC)" là tiếp điểm ngõ ra có lỗi hệ thống. Kết nối đến thiết bị báo động hoặc thiết bị ngoại vi

Terminal "Class Change" là ngõ vào cấu hình cho mạch ngõ ra Sounder Circuit Output. Ngắn mạch để ngõ ra Sounder Circuit Ouput dạng 24Vdc

Tiết diện cáp nhỏ nhất khuyến cáo cho đường Loop 1mm²

Tiết diện cáp nhỏ nhất khuyến cáo cho đường Network 1mm²

Tiết diện cáp nhỏ nhất khuyến cáo cho đường báo động ngõ ra 1.5mm²

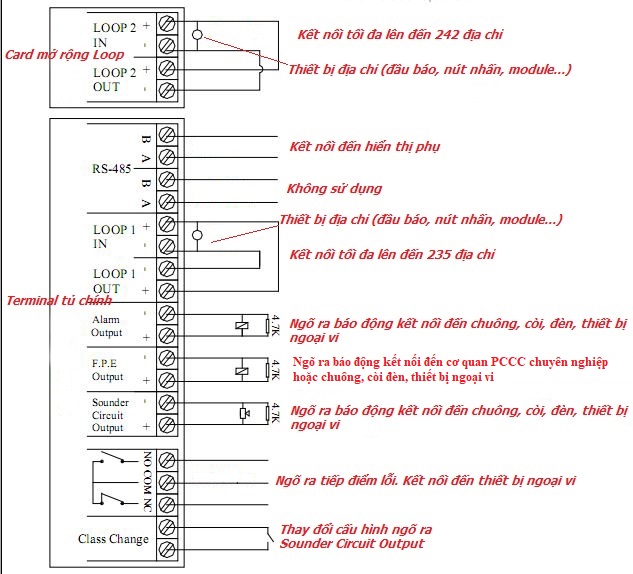

Xem hình đấu nối chi tiết ==> tại đây

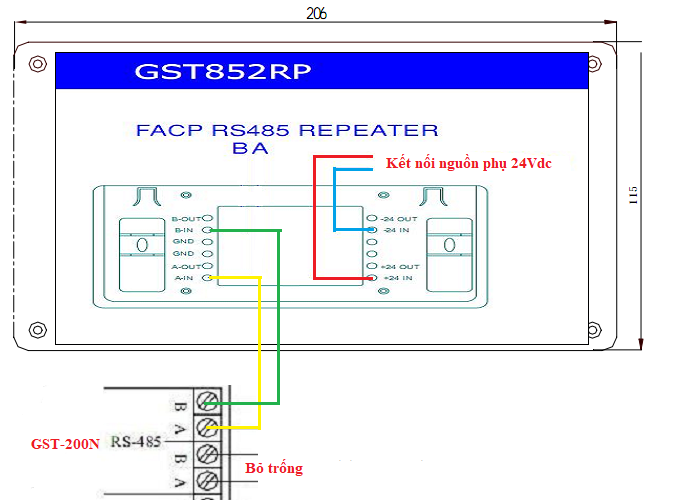

Xem hình đấu nối chi tiết với hiển thị phụ GST-852RP ==> tại đây

Xem hình đấu nối Network GST địa chỉ chi tiết ==> tại đây

Điện áp vào sơ cấp: 100Vac ~ 240Vac, 50/60Hz

Dòng tiêu thụ điện áp vào sơ cấp: 1.5A

Ắc quy dự phòng tối đa khuyến cáo: 24Vdc-21A/h

Trở kháng cho phép tối đa ngõ ắc quy: 1Ω

Số đèn LED Zone tối đa trên mặt tủ: 30

Số địa chỉ: 235 cho Loop 1, 242 cho Loop 2 nếu mở rộng lên 2 Loop

Máy in sự kiện: In nhiệt

Loại mã máy in: Ký tự mã ASCII

Màn hình hiển thị LCD: 8 dòng x 18 ký tự mỗi dòng

Giao diện kết nối mạng nhiều tủ: RS-485 hoặc CAN BUS

Số lượng tủ tối đa trên 1 hệ thống đối với mạng RS-485: 32

Số lượng tủ tối đa trên 1 hệ thống đối với mạng CAN BUS: 240

Giao diện kết nối với máy tính: RS232/USB

Cấp độ bảo vệ: IP30 (sử dụng trong nhà)

Nhiệt độ hoạt động: 0°C ~ 40°C

Độ ẩm tương đối: ≤95% (không ngưng tụ)

Kích thước: 420(W) X 580(H) X 202(D) (Rộng x Cao x Sâu)

Xuất xứ: GST/China

Tiêu chuẩn & phê duyệt: EN54-2; EN54-4; LPCB; CE

Kiểm định PCCC Việt Nam: Có

Trung tâm báo cháy địa chỉ 1 Loop: GST-200N/1 (Phiên bản Quốc tế)

Trung tâm báo cháy địa chỉ 2 Loop: GST-200N/2 (Phiên bản Quốc tế)

Tải Datasheet ==> tại đây
