Địa chỉ lưu vào bộ nhớ ROM, có thể thay đổi dễ dàng sử dụng bộ lập trình P-9910B

Đường dây ngõ vào có giám sát hở mạch qua điện trở cuối tuyến giá trị 4.7kΩ

Trạng thái nguồn phụ cấp cho Module cũng luôn được giám sát

Led hiển thị trạng thái 2 màu riêng biệt dễ dàng phân biệt

Ngõ ra Relay tự động thay đổi trạng thái theo trạng thái của ngõ vào thiết bị thường

Có thể lựa chọn ngõ vào loại có giám sát hoặc không giám sát đường dây

Có thể lắp đặt trên thanh ray trên tủ hoặc gắn tường linh hoạt

Có thể kết nối tối đa đến 30 thiết bị thường như đầu báo thường hay nút nhấn thường trên 1 Module

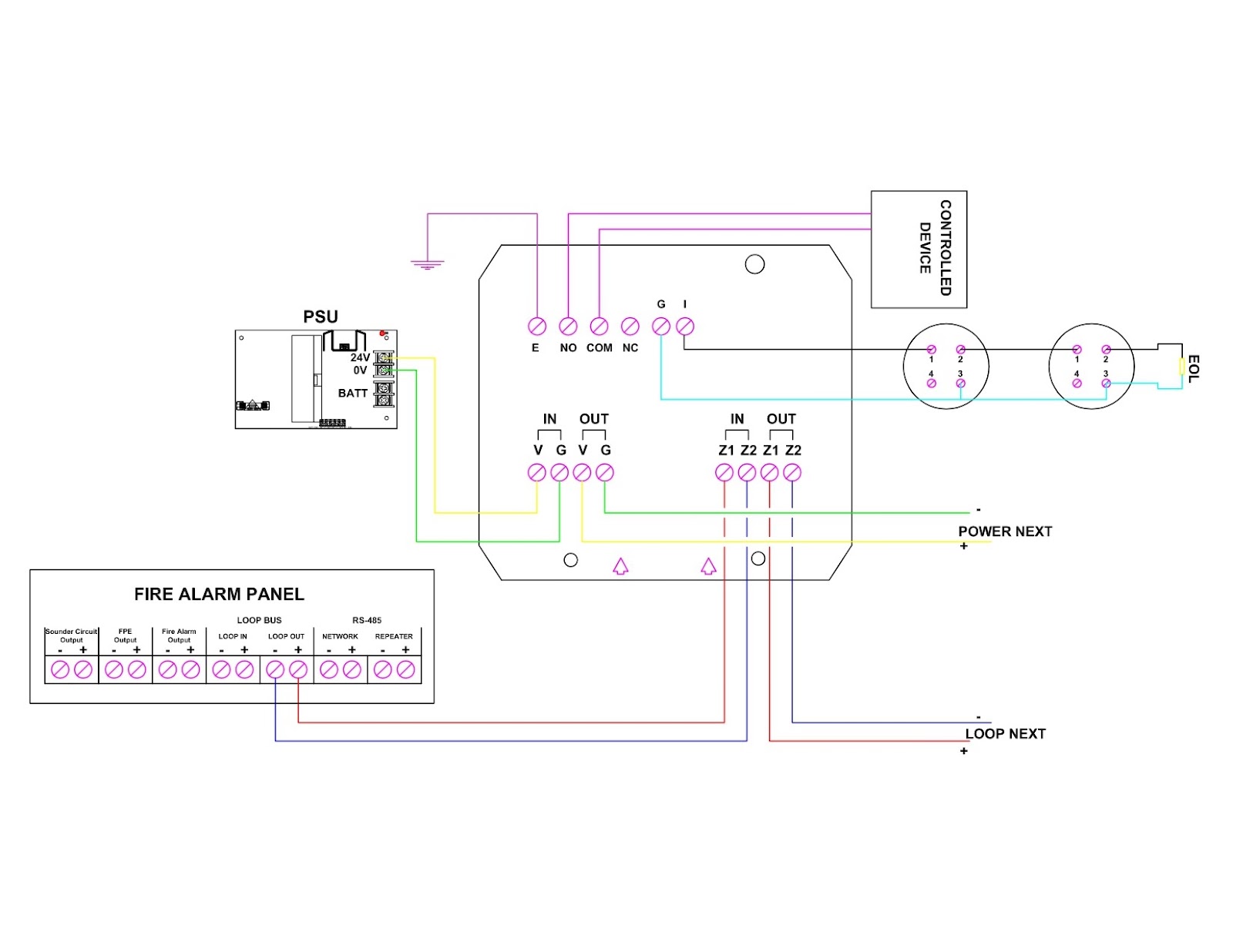

Terminal Z1 & Z2 của phía IN kết nối vào đường Loop của Trung tâm báo cháy địa chỉ (không phân biệt cực tính)

Terminal Z1 & Z2 của phía OUT kết nối vào đường Loop của thiết bị địa chỉ tiếp theo (không phân biệt cực tính)

Terminal V phía IN kết nối với cực + (dương) của bộ nguồn phụ 24Vdc, phía OUT kết nối đến cực + (dương) cấp nguồn cho thiết bị tiếp theo

Terminal G phía IN kết nối với cực - (âm) của bộ nguồn phụ 24Vdc, phía OUT kết nối đến cực - (âm) cấp nguồn cho thiết bị tiếp theo

Terminal I kết nối với cực + (dương) của thiết bị thường như đầu báo hoặc nút nhấn. Nếu giám sát tiếp điểm khô thì không cần phân biệt cực tính

Terminal G kết nối với cực - (âm) của thiết bị thường như đầu báo hoặc nút nhấn. Nếu giám sát tiếp điểm khô thì không cần phân biệt cực tính

Terminal E kết nối vào hệ thống tiếp địa. Lưu ý rằng, nếu nguồn phụ 24Vdc dùng là loại có giám sát đường dây thì Terminal này bỏ trống. Nếu không, sẽ báo lỗi Ground

Terminal COM là chân chung của Relay ngõ ra kết nối với thiết bị ngoại vi

Terminal NO là chân thường hở của Relay ngõ ra kết nối với thiết bị ngoại vi

Terminal NC là chân thường đóng của Relay ngõ ra kết nối với thiết bị ngoại vi

Tiết diện cáp khuyến cáo nhỏ nhất 1mm²

Xem hình đấu nối chi tiết ==> tại đây

Điện áp hoạt động của đường Loop: 16Vdc ~ 28Vdc

Điện áp hoạt động của đường nguồn phụ: 20Vdc-28Vdc

Dòng tiêu thụ ở trạng thái tĩnh trên đường Loop: ≤ 0.38mA

Dòng tiêu thụ ở trạng thái tĩnh trên đường nguồn phụ: ≤ 10mA

Dòng tiêu thụ ở trạng thái kích hoạt trên đường Loop: ≤ 0.39mA

Dòng tiêu thụ ở trạng thái kích hoạt trên đường nguồn phụ: ≤ 60mA

Lập trình địa chỉ: Sử dụng bộ lập trình địa chỉ P-9910B lưu vào ROM thiết bị

Dải địa chỉ có thể thiết lập: 1 ~ 242 (chiếm 1 địa chỉ trên hệ thống)

Công suất tiếp điểm ngõ ra Relay: 2A tại 30Vdc

Điện áp ngõ ra cho thiết bị thường: 16.8Vdc-27.6Vdc

Led đỏ: Sáng liên tục khi ngõ vào kích hoạt, tắt khi nguồn phụ 24Vdc mất kết nối và chớp ở trạng thái bình thường

Led vàng: Sáng 0.5 giây tắt 0.5 giây khi ngõ vào thiết bị thường lỗi, sáng 0.2 giây tắt 0.2 giây khi ngõ bị lỗi, sáng 0.1 giây tắt 0.9 giây khi có lỗi Ground, sáng liên tục khi đường Loop bị lỗi và tắt ở trạng thái bình thường

Kích thước thanh ray gắn: 35mm

Sử dụng: Trong nhà

Nhiệt độ môi trường sử dụng: -10°C ~ 50°C

Độ ẩm tương đối: ≤ 95% không ngưng tụ

Vật liệu vỏ: Nhựa ABS

Màu: Trắng

Cấp độ bảo vệ: IP30

Kích thước (Dài x Rộng x Cao): 85.3mm ×78mm × 33mm

Khối lượng: 74.1g

Xuất xứ: GST/China

Tiêu chuẩn & phê duyệt: EN54-18; LPCB; CE
