• Hỗ trợ giao tiếp với nhiều hiển thị phụ chỉ với 2 dây trên đường truyền dữ liệu

• Menu lập trình đơn giản với đầy đủ cấu hình lập trình với những yêu cầu cơ bản của hệ thống báo cháy

• Cấu trúc đơn giản chỉ với một Main Board duy nhất

• Cài đặt cấu hình thân thiện, dễ sử dụng

• Tương thích được với nhiều loại thiết bị của nhiều thương hiệu khác nhau trên thị trường

• Tích hợp lên đến 2 ngõ ra báo động

• Nguồn cấp mạnh mẽ lên đến 3A

• Hỗ trợ ngõ ra nguồn phụ, có tính năng Reset Beam

• Ngõ ra có thể điều chỉnh độ trễ theo nhu cầu, cũng có thể chọn trễ theo đầu báo hay nút nhấn tùy ý

• Ngõ vào Zone có thể lựa chọn trạng thái chốt hay không chốt

• Lựa chọn Zone tương thích với Barrier cách ly nếu dùng với thiết bị trong môi trường nguy hiểm "IS"

• Có thể lựa chọn ngắn mạch Zone để chốt trạng thái cháy

• Có thể chọn thuộc tính trễ ngõ vào Zone, lọc tín hiệu nhiễu, giảm báo động giả

• Đèn Led đa cực, đa màu sắc để báo trạng thái trên mặt tủ, dễ dàng phân biệt loại sự kiện

• Hoạt động ổn định độ bền cao

• Dòng tiêu thụ thấp, tiết kiệm điện

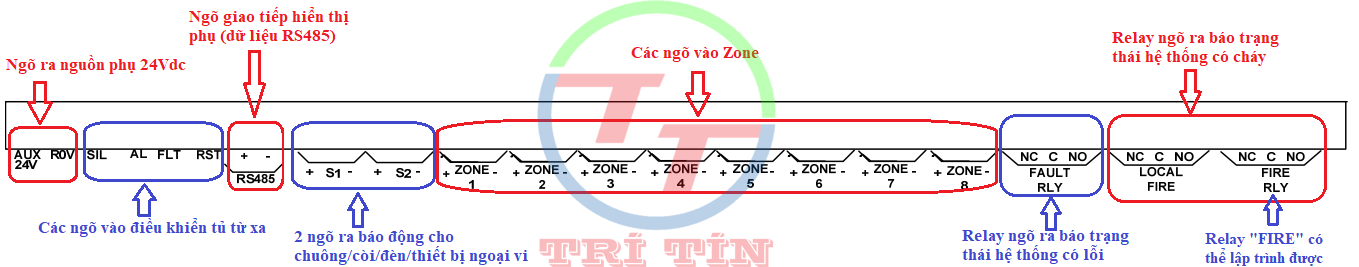

1. Trước tiên xem vị trí các Terminal đấu nối và chức năng cụ thể ==> tại đây

2. Đấu nối nguồn:

• Phía nguồn 220Vac vào, dây vàng xanh kết nối đến hệ thống tiếp địa, 2 dây còn lại nối vào nguồn 220Vac

• Phía 2 dây đỏ và đen kết nối với ắc quy, tuân thủ cực tính nghiêm ngặt. Terminal + (dương) hay dây màu đỏ kết nối chân + (dương) của ắc quy, Terminal - (âm) hay dây màu đen kết nối chân - (âm) của ắc quy

• Xem hình chi tiết ==> tại đây

3. Đấu nối ngõ ra cấp nguồn phụ trợ:

• Terminal "AUX 24V" và "R0V" là 2 chân ngõ ra nguồn phụ. Terminal "AUX 24V" kết nối vào cực + (dương) của thiết bị cần nguồn phụ. Terminal "R0V" kết nối với cực - (âm) của thiết bị cần nguồn phụ

• Xem hình chi tiết ==> tại đây

4. Đấu nối các ngõ vào điều khiển từ xa (Remote Control):

• Terminal "R0V" kết nối đến tiếp điểm chung "COM" của tiếp điểm khô hoặc công tắc điều khiển bất kì

• Terminal "SIL"; "AL"; "FLT"; "RST" kết nối đến tiếp điển thường hở (NO) của tiếp điểm khô hoặc công tắc điều khiển bất kì

• Xem hình chi tiết ==> tại đây

5.  Đấu nối Bus dữ liệu RS-485:

• Terminal "RS485 (+, -)" kết nối đến Terminal "RS485 (+; -)" tương ứng trên hiển thị phụ HCV-RA qua chuẩn RS-485 (tuân thủ cực tính)

• Xem hình chi tiết ==> tại đây

6. Đấu nối ngõ vào Zone:

• Phía "ZONE x (+, -)" là đường Zone x kết nối đến thiết bị thường. Terminal + (dương) kết nối chân 1 của đầu báo thường. Terminal - (âm) kết nối chân 5 của đầu báo thường. Đối với nút nhấn loại tiếp điểm thường hở thì không cần phân biệt cực tính

• Xem hình chi tiết ==> tại đây

7. Đấu nối ngõ ra Relay:

• Terminal "FAULT RLY (NC, C, NO)" là 3 chân tiếp điểm của ngõ ra lỗi, kích hoạt khi hệ thống có lỗi bất kì, kết nối đến chuông/còi/đèn/thiết bị ngoại vi...

• Terminal "FIRE RLY (NC, C, NO)" là 3 chân tiếp điểm của ngõ ra báo động cháy. Kích hoạt khi hệ thống có bất cứ sự kiện cháy nào xảy ra ở bất kì Zone nào, kết nối đến chuông/còi/đèn/thiết bị ngoại vi... Ngõ ra này kích hoạt cho đến khi hệ thống được Reset

• Terminal "LOCAL FIRE (NC, C, NO)" là 3 chân tiếp điểm ngõ ra báo động cháy. Kích hoạt khi hệ thống có bất cứ sự kiện cháy nào xảy ra ở bất kì Zone nào hoặc lúc nhấn phím "Silence/Sound Alarm", kết nối đến chuông/còi/đèn/thiết bị ngoại vi... Ngõ ra này kích hoạt cho đến khi nhấn phím "Alarm/Fault Warning Silence" hoặc hệ thống được Reset

• Xem hình chi tiết ==> tại đây

8. Đấu nối ngõ ra Sounder:

• Terminal "S1; S2 (+,-)" tương ứng với 2 ngõ ra dành cho báo động. Đấu nối tuân thủ cực tính. Terminal + (dương) kết nối đến chân + (dương) của chuông, đèn, còi. Terminal - (âm) kết nối đến chân - (âm) của chuông, đèn, còi

• Xem hình chi tiết ==> tại đây

• Điện áp sơ cấp: 220Vac (50Hz/60Hz)

• Công suất bộ chuyển đổi nguồn sơ cấp: 24Vdc-3A

• Giá trị định mức cầu chì nguồn cấp chính: 1.6A-250V

• Kích cỡ ắc quy tối đa đựng vừa vỏ tủ: 2 x (12V-7A/h)

• Công suất định mức tiếp điểm ngõ ra rờ le "FAULT": 30Vdc-1 A

• Công suất định mức tiếp điểm ngõ ra rờ le "LOCAL FIRE": 30Vdc-1 A

• Công suất định mức tiếp điểm ngõ ra rờ le "FIRE": 30Vdc-1 A

• Công suất ngõ ra báo động (Sounder Output): 0.5A

• Dòng tiêu thụ trung bình trên Zone: 1.6mA

• Điện trở cuối tuyến cho Zone: 6k8 (sai số 5%)

• Điện trở cuối tuyến cho ngõ ra báo động: 10k (sai số 5%)

• Dòng tiêu thụ ở trạng thái tĩnh: HCV-2: 0.065A; HCV-4: 0.075A; HCV-8: 0.093A

• Dòng tiêu thụ ở trạng thái báo động: HCV-2: 0.1A; HCV-4: 0.21A; HCV-8: 0.55A

• Kích cỡ dây tối đa cho Terminal: 2.5mm

• Độ ẩm: 95% (không ngưng tụ)

• Dải nhiệt độ hoạt động: -5°C ~ 50°C

• Kích thước (Rộng x Cao x Sâu): 385mm x 310mm x 92mm

• Khối lượng: 11.5 lbs

• Màu sắc: Đỏ

• Vật liệu vỏ: Thép dày 1.2mm

• Xuất xứ: Hochiki/Anh

• Tiêu chuẩn & phê duyệt: EN54-4; EN54-2; KM 73505

• Kiểm định PCCC Việt Nam: Có

Trung tâm báo cháy thường Hochiki Series HCV có các loại sau:

• HCV-2: Trung tâm báo cháy 2 Zone

• HCV-4: Trung tâm báo cháy 4 Zone

• HCV-8: Trung tâm báo cháy 8 Zone

• Tải Datasheet ==> tại đây
